大厂出品！超详细的保姆级B端视觉设计教程

相信广大设计师朋友在工作中总会遇到一些 B 端类的视觉需求，通常是 UI 的装饰氛围模块以及 UI 视觉卡片。

下图为云游戏官网和游戏安全官网的部分视觉设计。

今天我们就来个小教程，帮助大家快速了解这类需求的设计方法和制作过程。本文将按照以下内容展开叙述：

1. 主要软件
2. 设计拆解
3. 新建渲染
4. 进阶材质球制作
5. 渲染与后期

一、主要软件

本次教程需要用到的软件有：CINEMA 4D、渲染器 OctaneRender、JSplacement 和 Photoshop。

首先用到的是 CINEMA 4D。

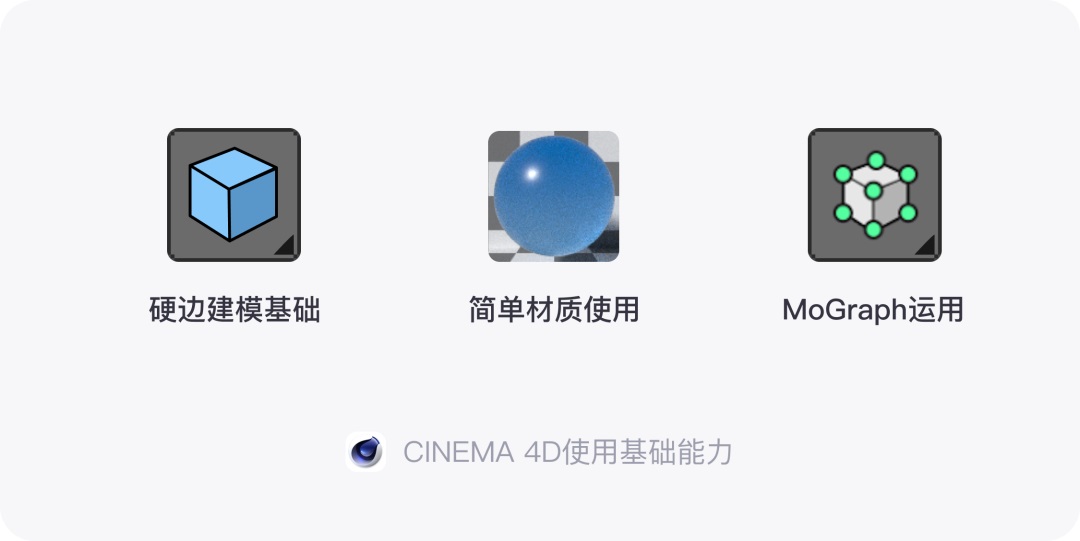

使用 CINEMA 4D 软件时，需要了解硬边基础建模、简单材质使用和插件工具使用。

二、设计拆解

我们以下图云游戏官网部分视觉为案例，来教大家如何进行设计制作。

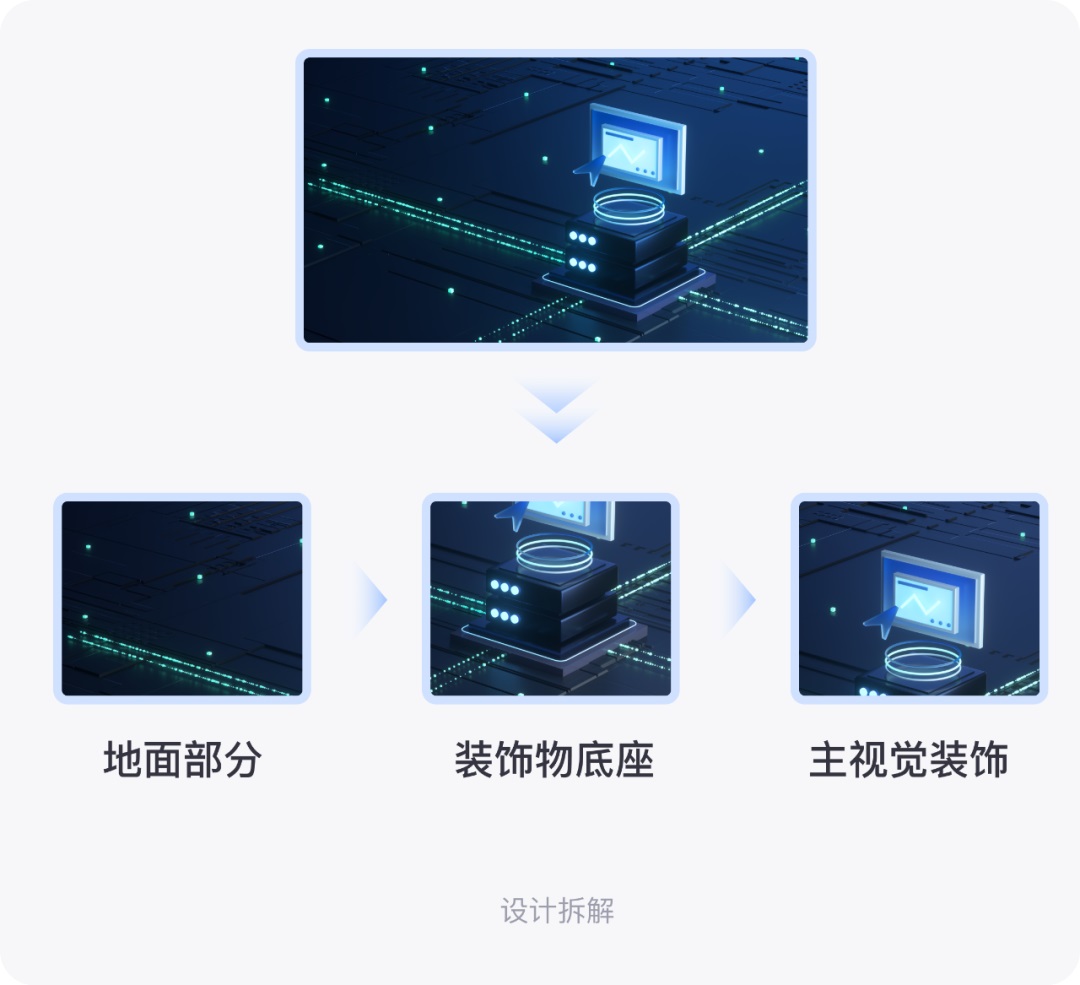

首先对这张视觉图进行模块拆解，分为：

1. 地面部分：电路底板、传输数据线、分散发光体
2. 装饰物底座
3. 主视觉装饰

三、新建渲染

拆解之后，可以新建一个渲染页面，从下到上（从大到小）进行建模。尺寸等内容都可以自己定，记得分辨率一定要选 72，选好 OctaneRender 渲染器以及保存路径。

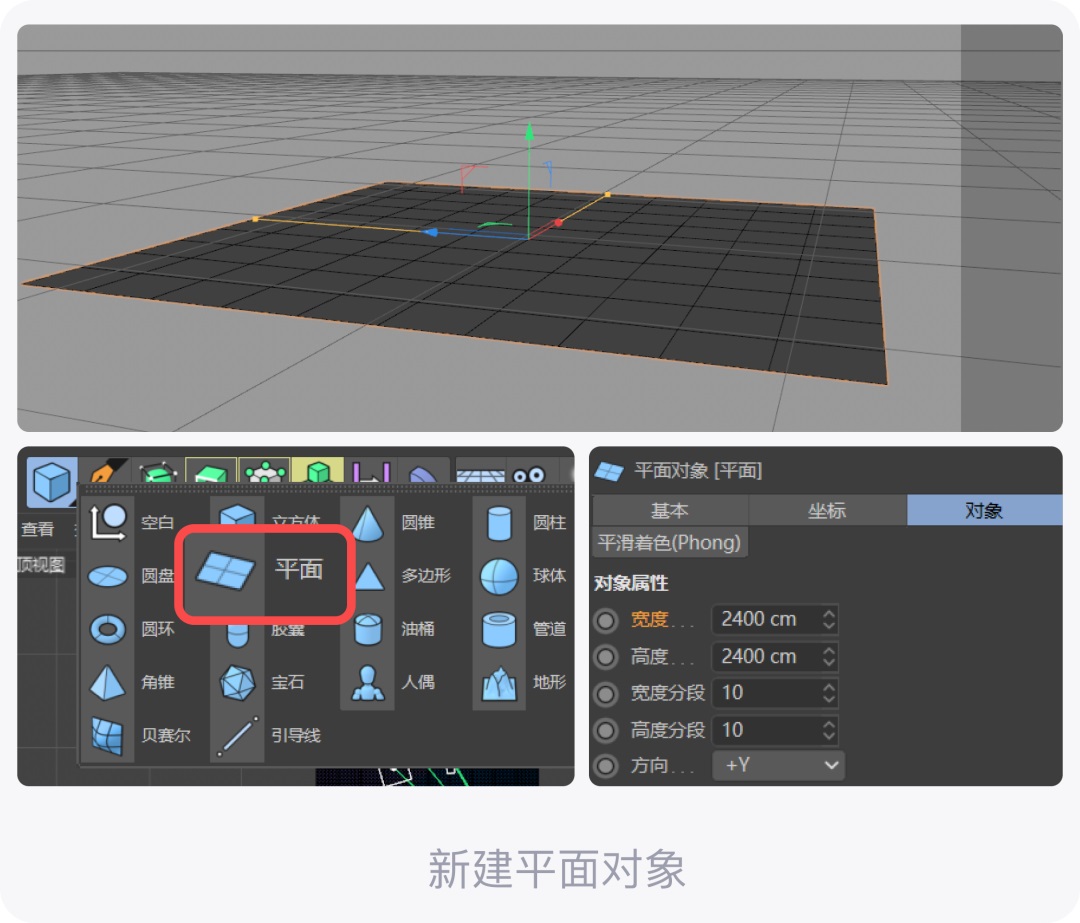

接着，我们在软件里新建一个平面对象，宽度可以设定为 2400*2400，分段 10。

在建完平面之后，我们需要固定一个摄像机位，以便更好地呈现出建模的视觉效果。通常大部分 B 端类型的会选用焦距为 135mm 的电视类型，以及 36 毫米的胶片规格，焦距值为 135mm。

接着可以打开 JSplacement 进行贴图生成，里面的各种参数都可以自己进行调整，调整后生成的贴图也都不相同。

嫌麻烦的话，也可用它的随机生成功能，只需要按"Presets"就可以随机生成贴图了，然后再点击"Save Height"就能生成图片保存到本地。

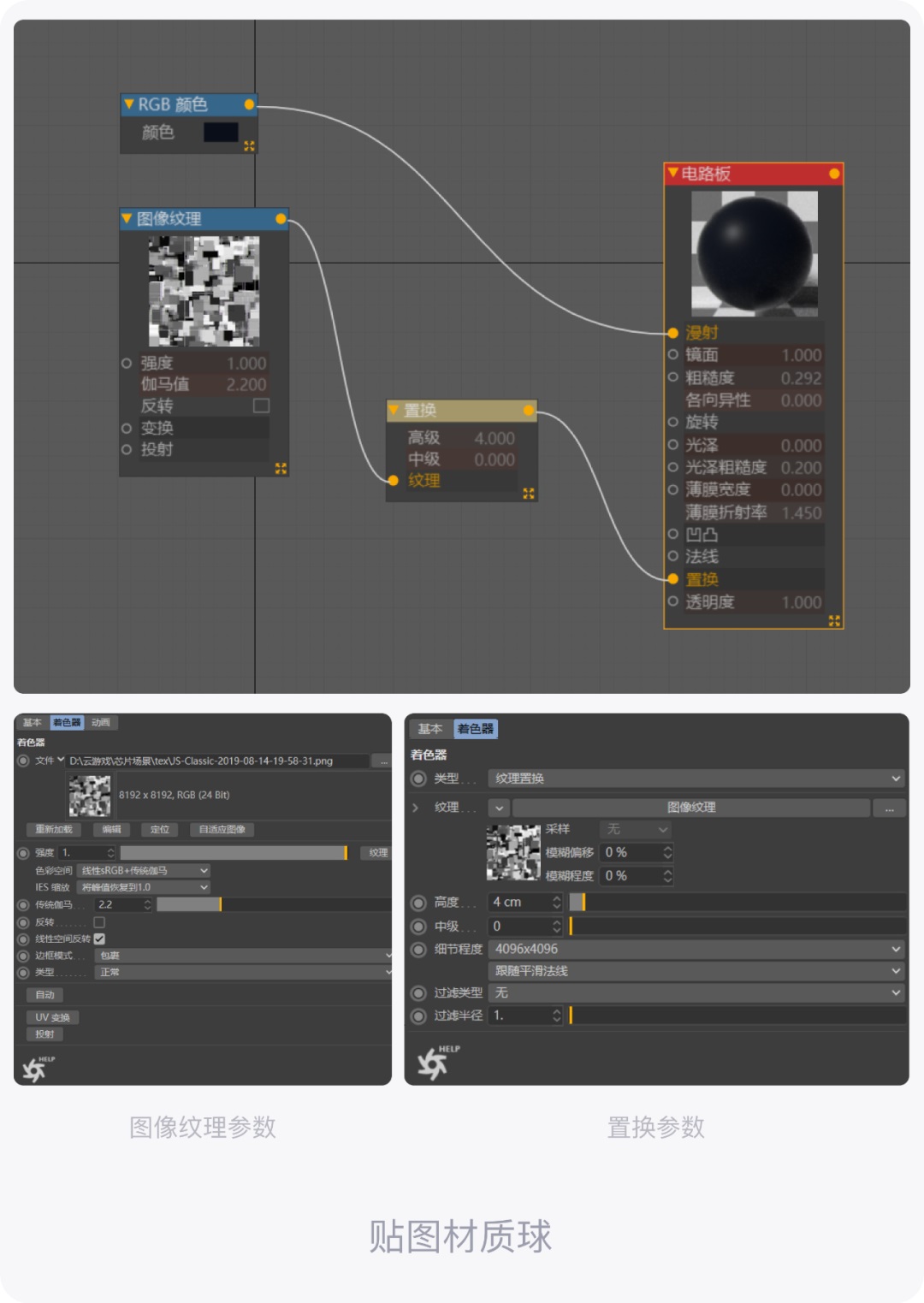

完成贴图生成后，在 CINEMA 4D 里新建一个材质球，把贴图放在材质球上后，对置换的参数进行调整，参数如图所示。

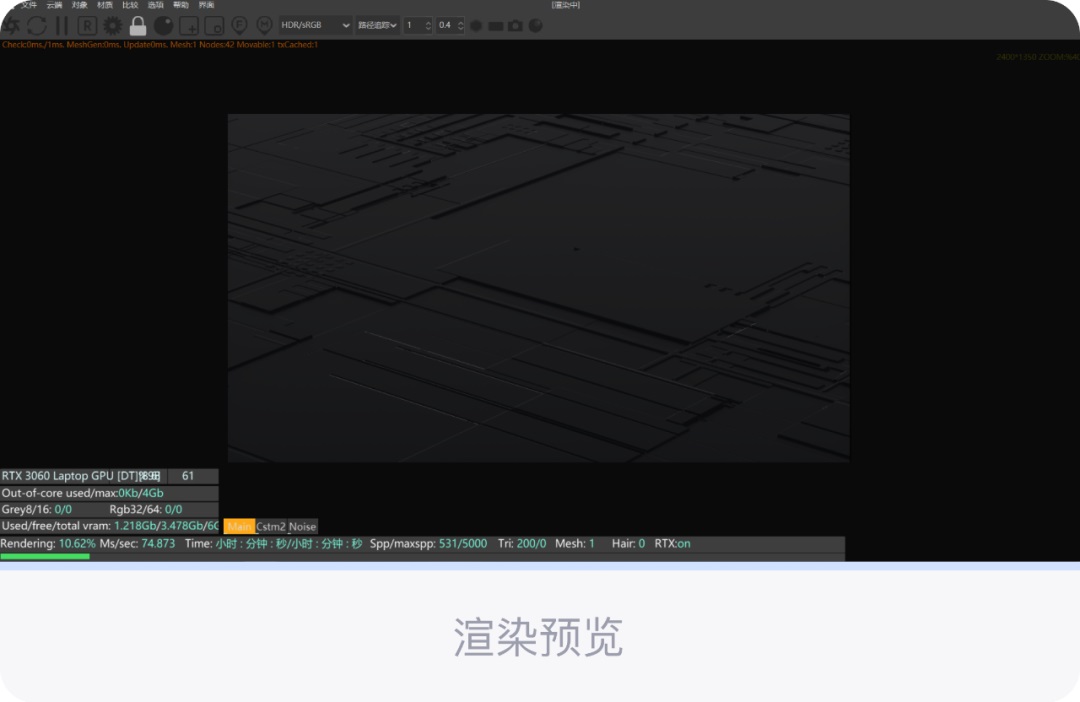

做完上述步骤后，电路板地面的效果就出来了（如下图预览）。

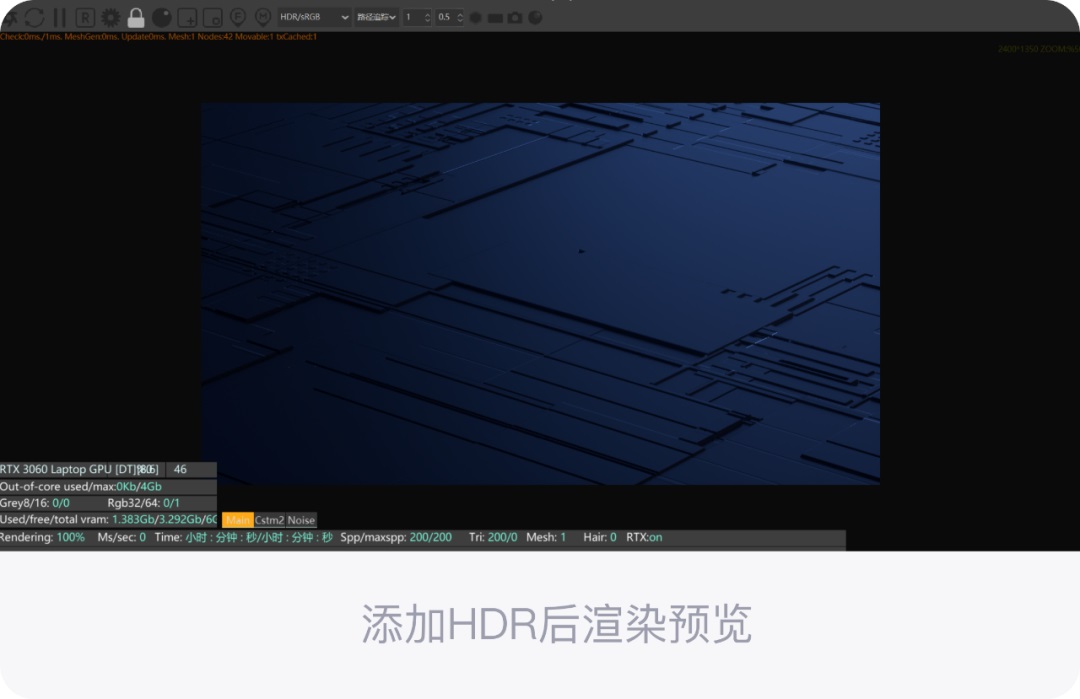

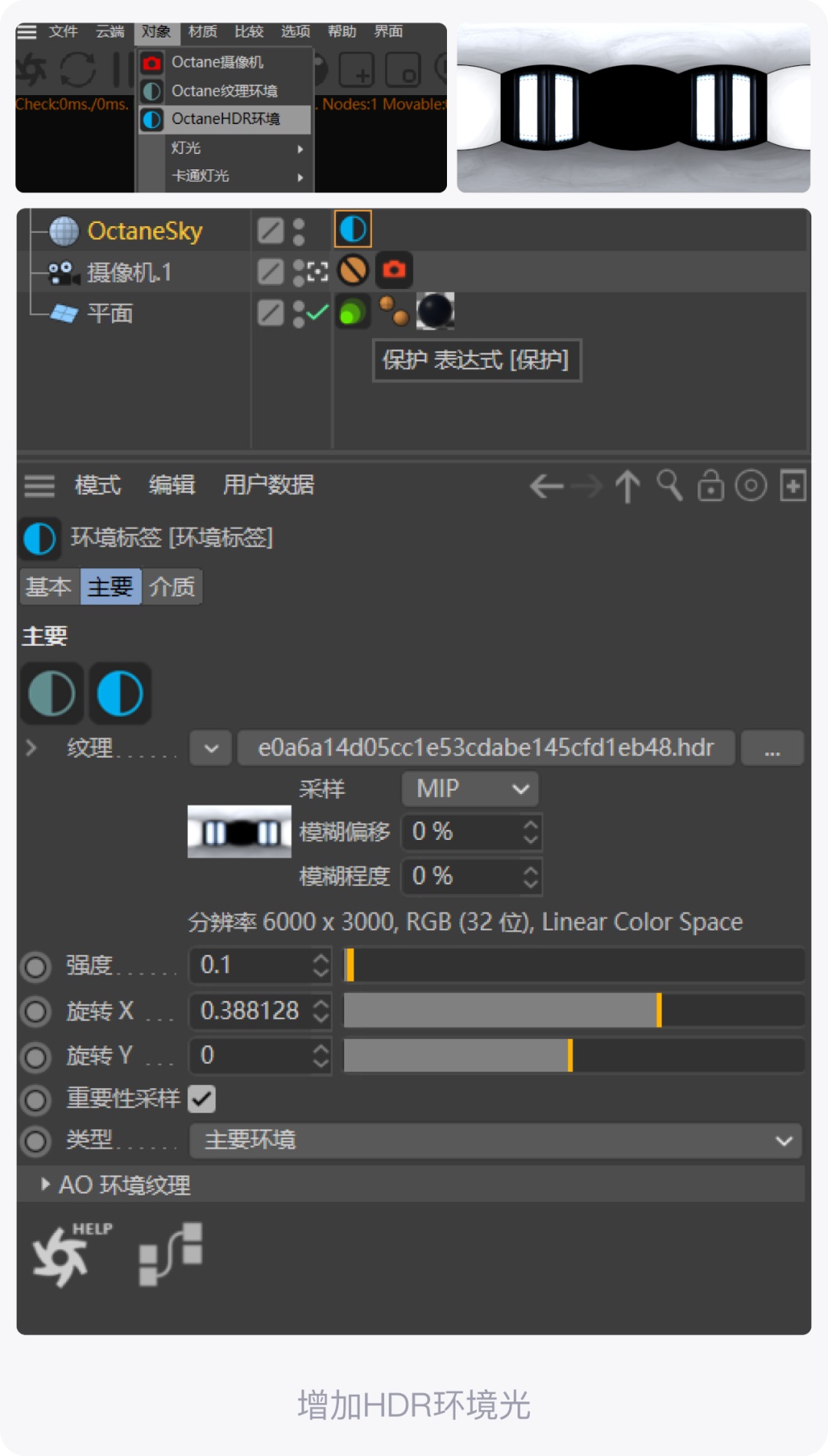

但这样渲染出的画面会比较暗，因为没有光源，所以我们要使用 OctaneRender 的 HDR 环境功能新建一个光源，并贴上带有科技感冷色系的光照贴图。

这样科技感就出来了～

接下来就是制作一些电路板上的科技氛围装饰，可以新建一个立方体，然后用克隆对象工具，对其进行分布操作。

传输数据线样式的制作，可以使用样条画笔工具进行线条路径绘制，然后用分布晶体进行对象克隆和随机分布实现。

四、进阶材质球制作

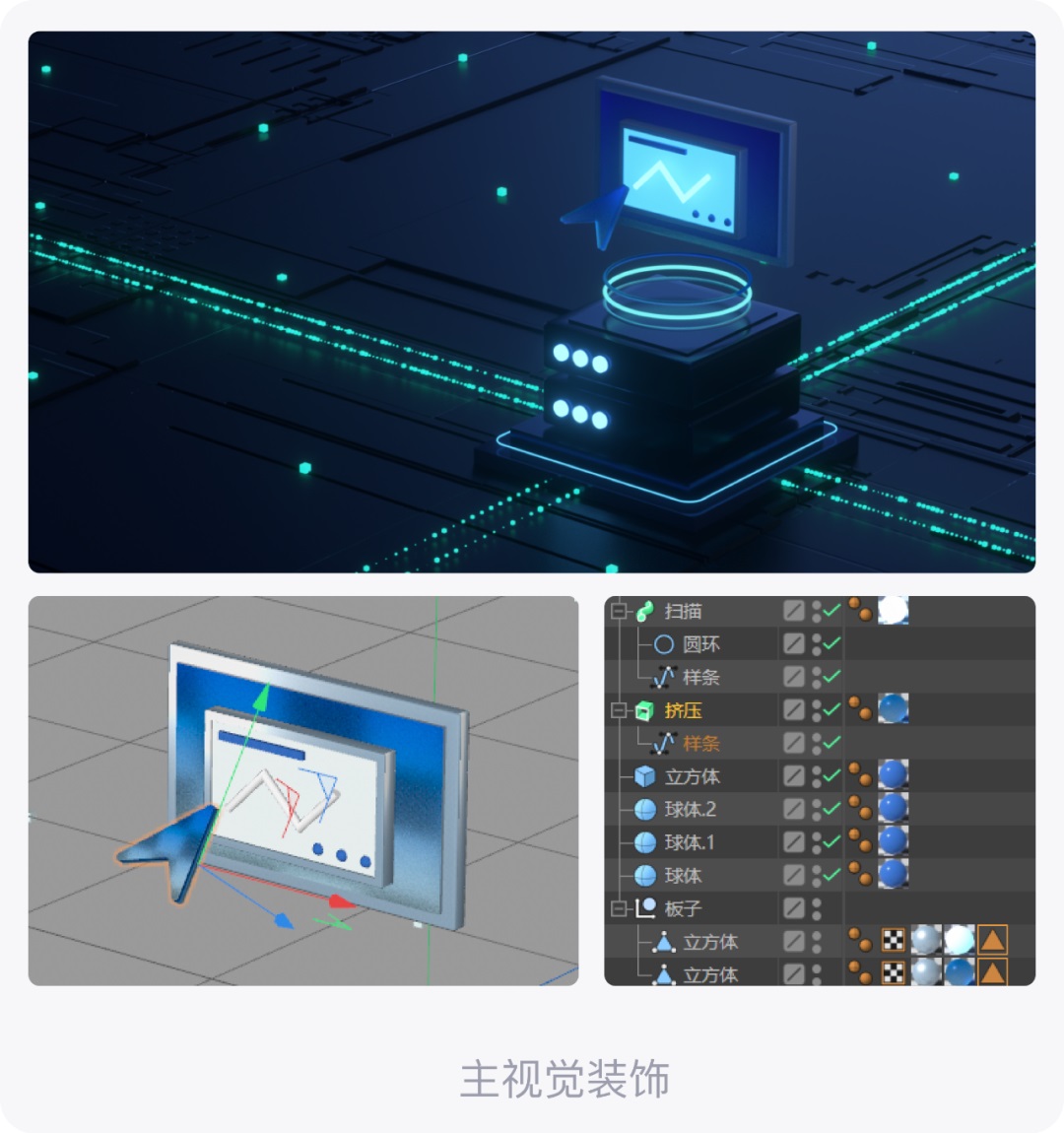

对于装饰物底座和主视觉装饰的建模，可以使用基础的建模工具进行搭建，只需要有一点基础就能完成，就不做过多赘述了。

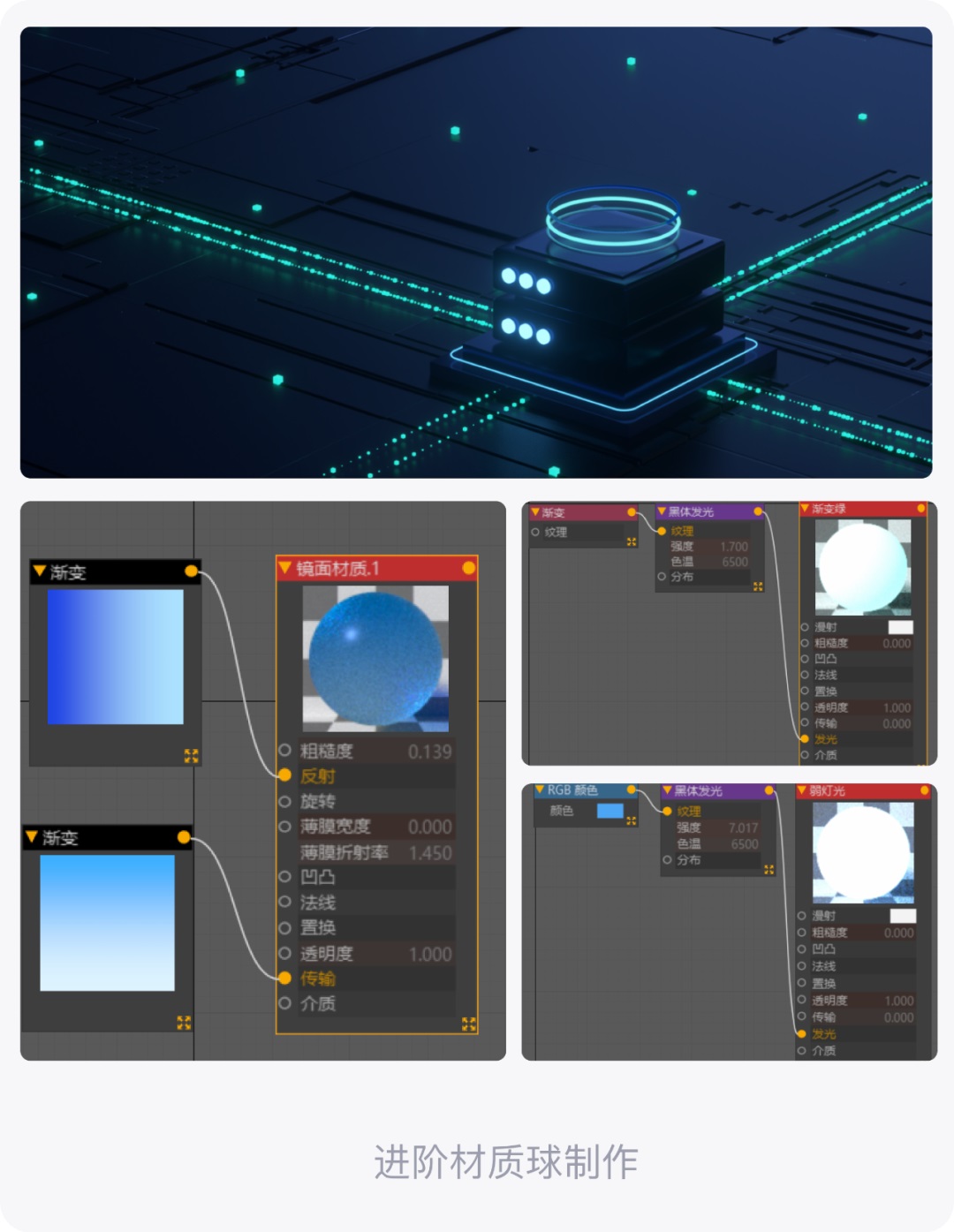

这里我主要介绍下进阶材质球的制作方法，包括：渐变玻璃材质和发光材质；这两种我们都需要在软件的节点编辑器里完成。

1. 玻璃材质可以按图中的参数进行调节，然后将两种渐变相近的颜色进行添加，就可生成；
2. 发光材质可以按图中的参数进行调节，然后添加黑体发光和 rgb 颜色&渐变色就可以了，发光的强度通过强度进行控制。

材质球可以直接复用已经在上一步中配置好的。

这里的布光，可以看个人感觉来布，场景不是特别大的，一般 3 个就够，使用 OctaneRender 区域光就好，记得一定勾选表面亮度噢。

五、渲染与后期

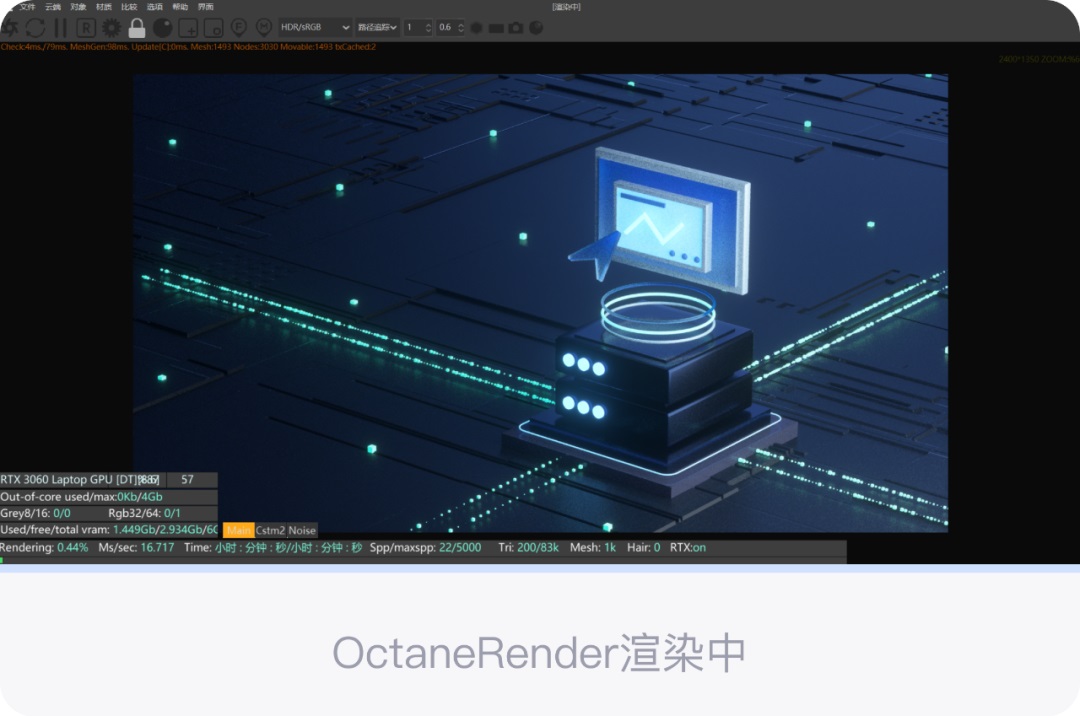

对于 OctaneRender 渲染设置，一般都会使用路径追踪模式，主要的参数我都将其已经标好了，当然后期类的一些参数可以根据个人感觉和实际效果进行调整。

等待渲染的过程与渲染速度取决你电脑主机的性能。

最后将已经渲染好的图放入 Photoshop 进行最后的精修和调整，就可以运用到实际的使用场景啦！

六、总结

最后，整个设计流程到此就告一段落了，当然这只是 B 端视觉设计中比较基础的部分，但也是比较重要的内容。

很多大型 B 端视觉场景的搭建同样是以这样的流程制作和设计的，本次教程可以说是给 B 端视觉的初学者提供了引导的作用。

作者：ASAK
