5000字干货！四大章节帮你掌握移动端UI设计适配

前言

在互联网时代，产品形态是多种多样的，就手机行业而言，设计师需要面对的屏幕尺寸至少也有一两百种，我们不可能为每一种屏幕尺寸单独进行，巨大的工作量是我们无法承受的。

需要一些方法或者说是手段，帮助我们缩减巨大的工作量，这些方法手段的集合就是——UI设计适配。UI设计适配帮助设计师只需要维护几种尺寸的设计稿，就可以兼容市面上绝大多数的屏幕尺寸，达到不同屏幕尺寸下，视觉效果接近一致的目的。

本篇文章我们主要关注移动端应用的 UI 设计适配，将从以下几点来介绍：

1. UI 设计适配是什么
2. 为什么需要 UI 设计适配
3. UI 设计适配的一些基础概念
4. 如何进行 UI 设计适配

那么下面，我们进入正式内容。

一、UI 设计适配是什么？

UI 设计适配是指将同一款应用或网页的用户界面针对不同的设备、分辨率、屏幕尺寸、操作系统等因素进行调整，以确保用户界面的一致性和可用性。

这段定义包含了一些专业名词，还是让人有点难理解，如果我们隐藏那些专业名词，用图形化的方式去解释这个定义，如图 1.1，左边是一个 16:9 屏幕尺寸的设计稿，我们需要将它转变为一个 1:1 屏幕尺寸的设计稿。

1. 你要如何处理？

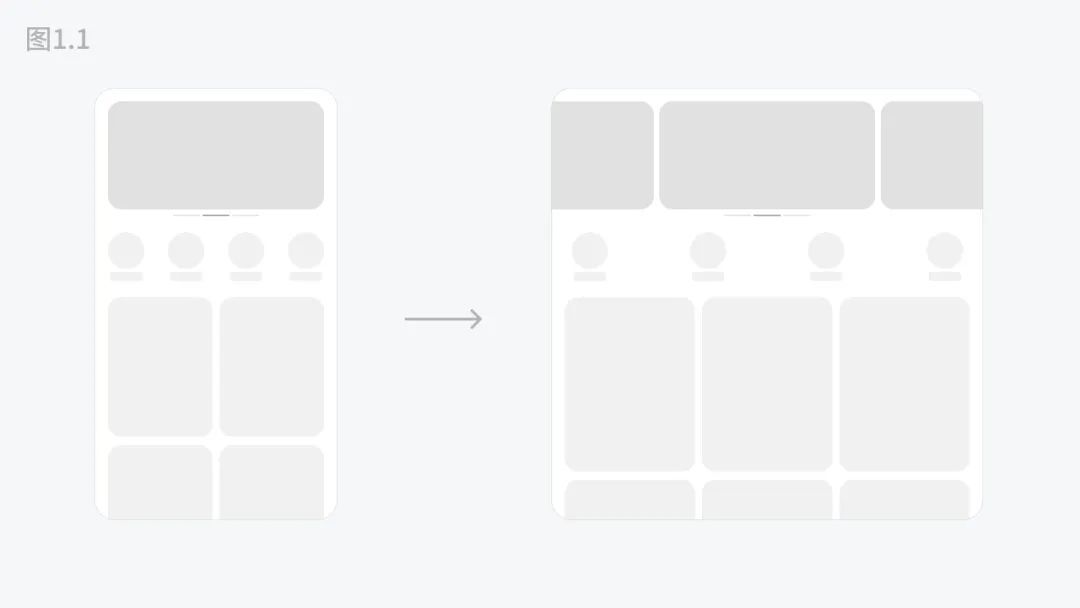

图 1.1:适配过程

在开始设计前，就需要考虑可能存在屏幕尺寸和比例差异较大情况，就如同图 1.1，应当如何适配；设计中，就会考虑得更细致，顶部轮播 Banner 是固定的宽度，还是根据不同的屏幕尺寸宽度自适应宽度，图 1.1 是选择了固定宽度；而在设计之后，有可能开发时会发现，如果只有两个 Banner 图，没法像设计稿中展示 3 个 Banner 图，这时又需要你思考要如何处理。

以上，我们谈到这三个场景中你思考和处理问题的过程，就是在进行 UI 设计适配。

由此看出，适配是 UI 设计中的过程，却不是一个具体的环节，不像是标注切图是固定的流程。它融入在整个 UI 设计的过程中。在设计前，设计中，设计后都可能会考虑 UI 设计适配问题。

二、为什么需要 UI 设计适配？

为了用户体验的一致性。

这里的「一致性」主要关注的是视觉表现层是否一致。如图 1.2，是「vivo 浏览器」在「vivo X Fold 2」机型上，内屏与外屏的首页截图。整个页面在布局结构，控件类型和元素尺寸以及间距都是基本一致的。

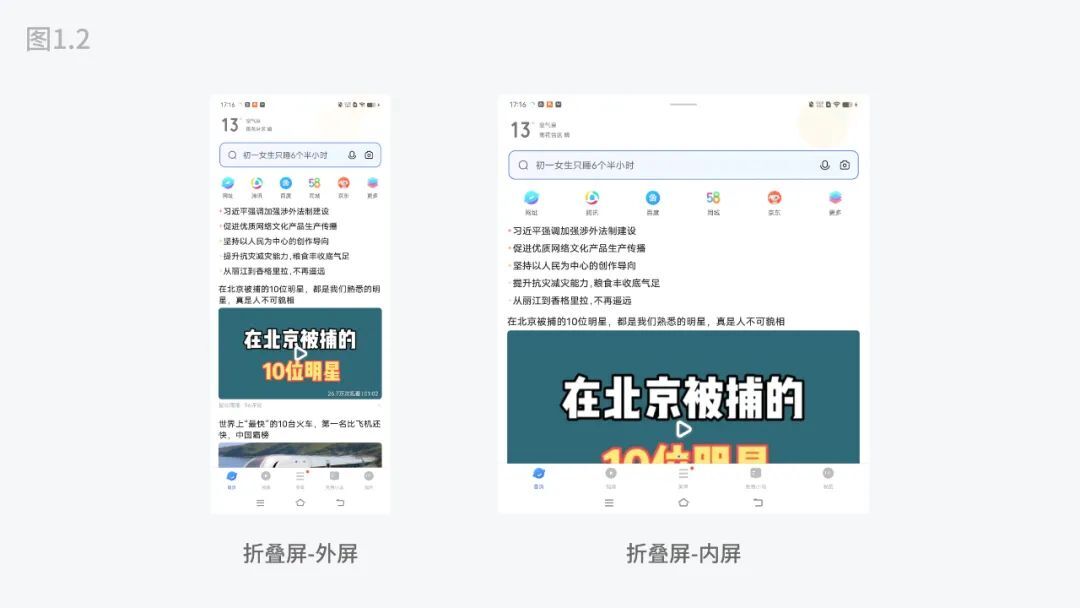

图 1.2:相同的布局结构

用户体验中，视觉表现层的一致性是基础中的基础。保证了「一致性」，就会有效地降低用户的使用成本，即使用户更换了不同的设备，也不会有使用的困难。UI 设计适配则是达成这一目标的重要方法之一。

不过，也请大家注意，这里说的「有几乎相同的用户体验」是限定在屏幕尺寸接近的电子设备上。比如说，我们不能要求一个屏幕尺寸 7 英寸的手机应用和一台 27 英寸的 PC 电脑客户端，视觉表现层基本一致，即便他们的是同一个应用，也会因为交互方式和操作系统的不同而天差地别。

三、UI 设计适配的一些基础概念

用户界面不是物理实体，需要一些物理实体去承载它。

本小节我们将重点解释一些你需要知道与适配息息相关的概念。总的来说，对于适配我们需要着重理解三个参数——逻辑（像素）分辨率，物理（像素）分辨率和倍率，以及他们之间的相互关系。

了解这些概念，是为了帮助我们面对一些适配问题时，能明白为什么会产生这样的问题，针对问题寻找合适的解决方案就会更加从容

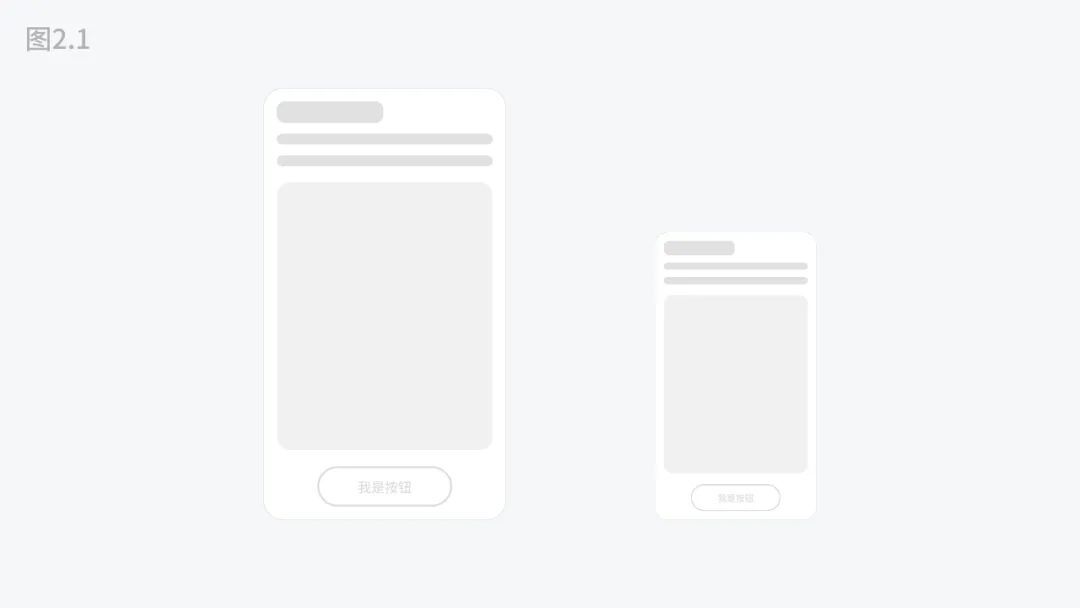

举一个简单的例子，如图 2.1，左右两个尺寸不同屏幕，都有着完全一致的元素。要达到这样的效果，「逻辑分辨率」，「物理分辨率」和「倍率」 发挥了关键作用。

图 2.1:尺寸不同屏幕比较

1. 屏幕比例

屏幕比例很好理解，既设备屏幕尺寸的宽高比值。

在 2016 年之前，业内主流的手机屏幕比例都是 16:9；但在这一年命运的齿轮开始转动，小米公司的发布了，对手机行业影响深远的机型——小米MIX一代，屏幕比例是17:9，由此手机屏幕开启了全面屏设计时代。时至今日，手机屏幕比例已经完全转向了18:9，19:9，20:9等等，手机的屏幕高度在不断地增加。

那么这个比例的变化，是否对我们适配内容有影响呢？

影响是存在的，只是影响并不大，而且仅在一些特定场景下有影响。

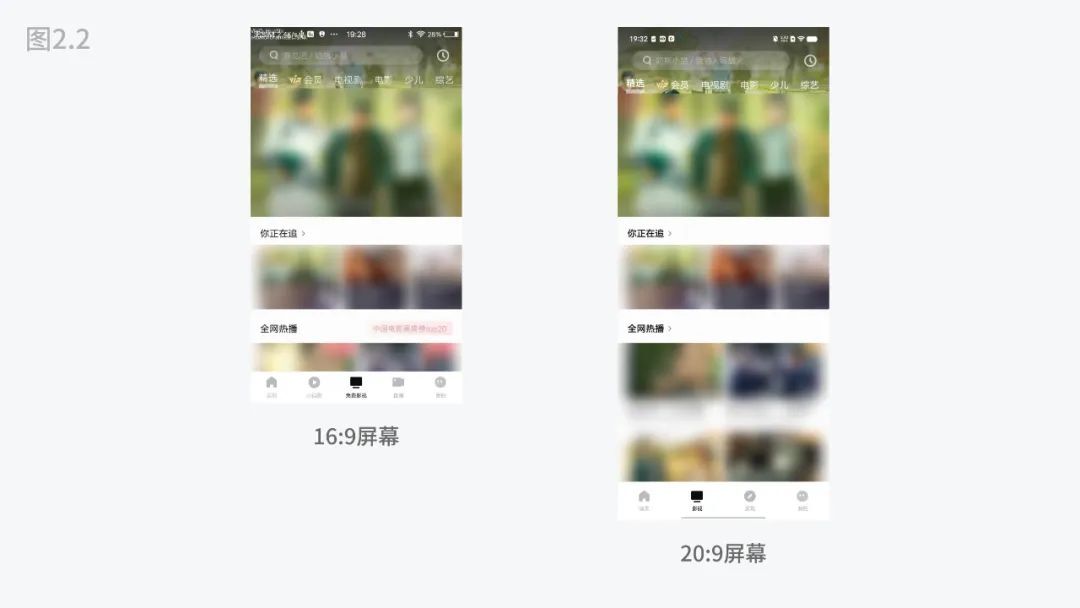

我们以「vivo i 视频」影视页面为例（图 2.2），高度的变化带来了纵向空间的延展，需要展示更多的内容，对设计适配的影响是比较小的。受影响的一些特定场景，我们将会在之后「适配的手段」小节中详细说明。

图 2.2:不同屏幕比例下 App 界面的展示内容量不同

2. 逻辑分辨率，物理分辨率和倍率

分辨率一词，人们在日常生活中是一个比较常见的概念。比较常说的——720p，1080p，2k，4k等等，都是在说分辨率。

这些参数对应在 UI 设计中，指的是物理分辨率。物理分辨率是用来衡量屏幕中的像素数量，相同的屏幕尺寸和一定的观看距离下，分辨率越高，画面越清晰，反之则是会模糊。

物理分辨率是一个物理世界存在的具象概念，而逻辑分辨率则是一个抽象概念，对应存在于软件的代码层面。可以理解为代码层面有一块虚拟的屏幕，逻辑分辨率就是衡量这块虚拟屏幕的像素数量，同样这里的「像素」也是不存在的抽象概念。

逻辑分辨率也是由一组参数表达的，并且我们是可以知道这个值是多少的，如图 2.3，节选自苹果的《人机交互指南》，其中详细地列举了 iPhone，iPad 和 iPod 的逻辑分辨率和物理分辨率。

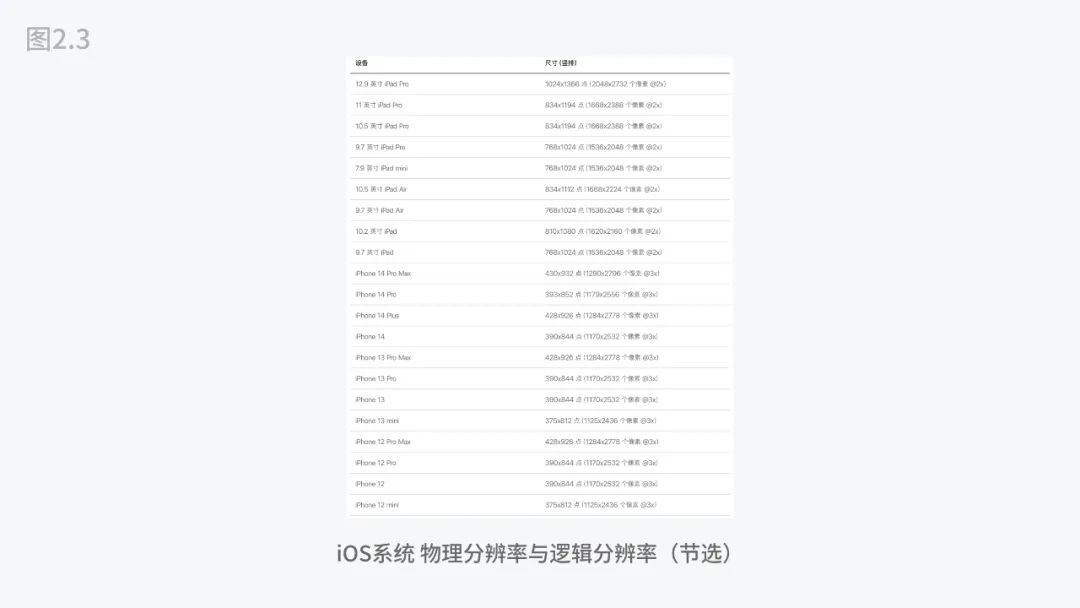

图 2.3:逻辑分辨率与物理分辨率

我们选择其中一条来解释逻辑分辨率，物理分辨率和倍率之间的关系。如图 2.3，简单说来就是——逻辑分辨率乘以倍率就是物理分辨率。

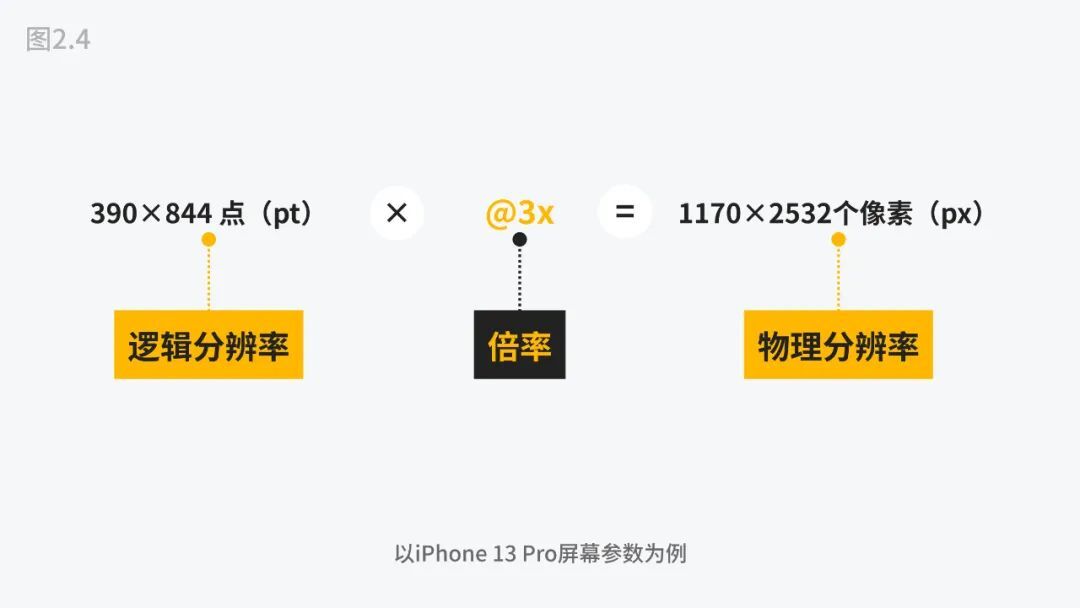

图 2.4:逻辑分辨率，物理分辨率和倍率三者关系

在这个公式中多了两个单位——“pt”和“px”，px很好理解就是我们设计中所用的像素单位，而pt则是开发代码中尺寸单位，“pt”来源于印刷行业的术语，翻译过来是“点”。图2.3中的“@2x”和“@3x”就是系统默认倍率，我们会常常称之为一倍图，二倍图，三倍图以此类推。

“@1x”是比较久远的手机设备，目前已经基本不在设计的考虑范畴了。在一倍图的情况下，此时的 1pt 刚好等于 1px，这样就可以减少开发工程师和设计师之间沟通成本。因为假设你的设计稿是使用的三倍图，那么换算的公式则是 1pt=3px，如果和开发沟通时不说明具体的单位，你说 12，开发工程师可能就会理解成 12pt，但是实际想表达的是 12px，这样最后的效果就会是有较大的误差。所以在很多设计团队，针对 iOS 设备设计时，仍然使用一倍图作为设计稿尺寸，从而打通了开发工程师与设计师之间的沟通壁垒。不会因为单位不统一，造成结果的误差。

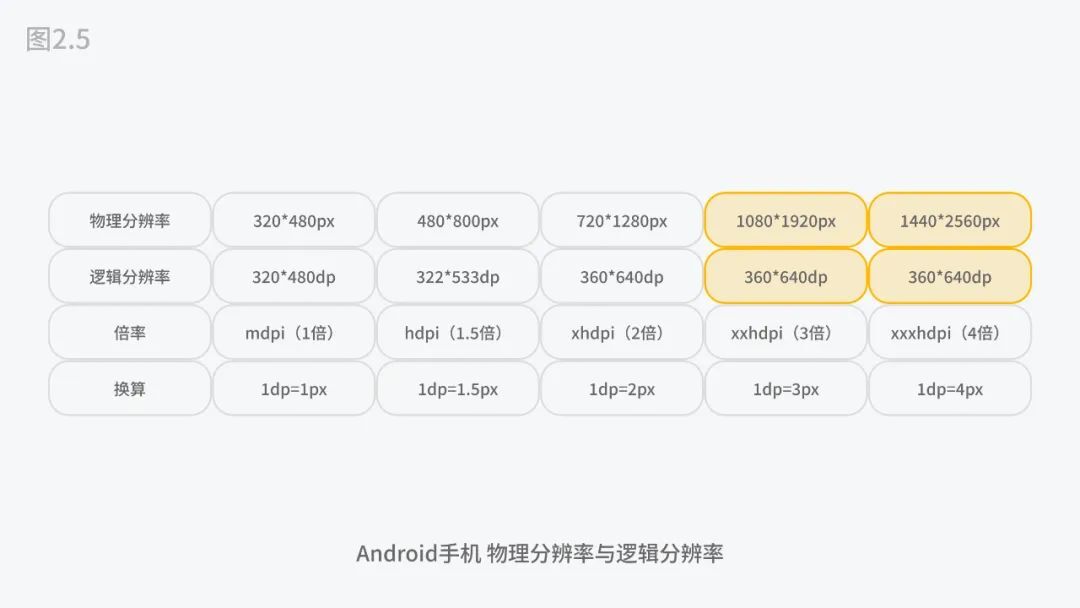

那么来到 AndROId 这边，道理是一样的，只是在参数和概念名词会有些不同。如图 2.5，标黄色的部分是我们目前使用的较多的屏幕尺寸（可能高度数值略有不同）。

图 2.5:Android 手机 物理分辨率与逻辑分辨率

首先，Android 的倍率是用英文命名的，如 mdpi 等，但是习惯上我们还是称之为一倍图等；其次，“dp”是 Android 系统中逻辑像素的单位，等同于 iOS 中的“pt”。

Android 系统和 iOS 系统的逻辑分辨率的参数值是相近的，这也是很多设计团队只会基于 iOS 进行设计，Android 开发工程师直接使用基于 iOS 的设计稿进行开发。因为差别不大，只要在适配时候使用相同逻辑，就可以少设计一次相同页面，也是为了降低设计成本。

以上内容也就说明，我们在本节开头的例子（图 2.1），为什么不同的尺寸的屏幕，为什么能保持相同的元素布局，因为两个物理分辨率不同的屏幕都是，基于一个相同逻辑分辨率，等比放大得到的（图 2.6）。

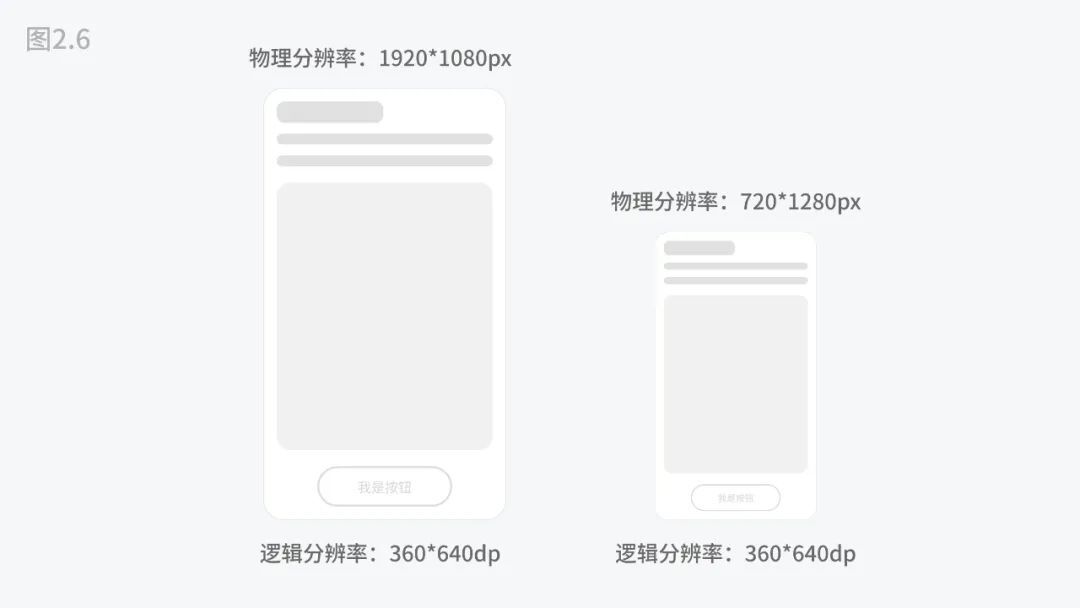

图 2.6:Android 手机 物理分辨率与逻辑分辨率

四、UI 设计适配的手段

这一小节，我们将介绍适配不同的尺寸屏幕的具体手段——固定尺寸与自适应尺寸。

1. 固定尺寸

先说简单的，固定尺寸。固定代表着是一个绝对值，固定不变的。

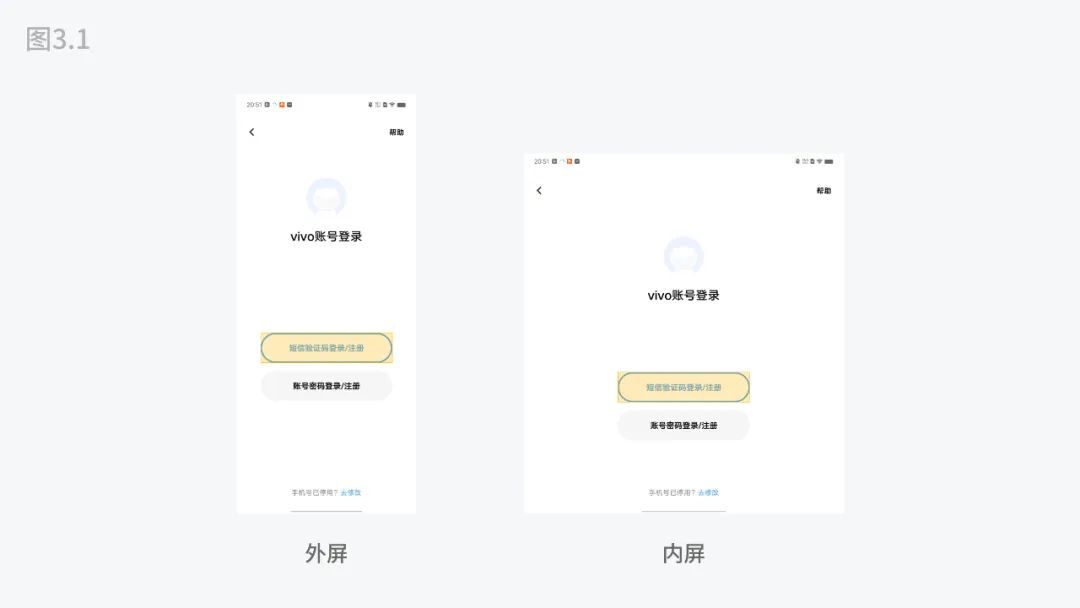

固定尺寸主要是分为两个场景，一是元素的固定尺寸，这个元素主要是指图标，按钮，部分的卡片容器（如 Banner）和一些系统控件（如布尔开关，单选多选等）。如图 3.1，vivo 账号的登录页面中的登录按钮，在折叠屏内屏与外屏不同屏幕尺寸下，按钮的尺寸依然是相同的

图 3.1:vivo 账号-登录页按钮尺寸一致

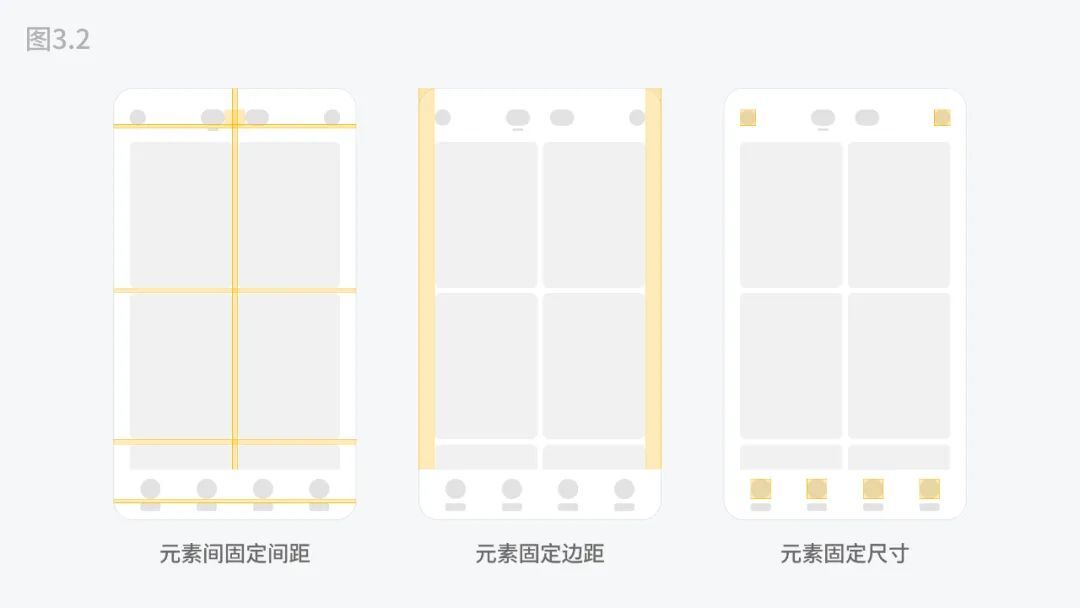

二是元素间的固定间距，主要是指元素与元素间的间距固定和元素与屏幕边缘的边距固定。固定的间距有助于相似元素成为一组，符合格式塔原理。比如图标与文字，卡片列表等。

图 3.2:固定尺寸

在手机系统中的设置页面，如图 3.2，将有关联性类目使用较小的固定间距排列，不同类别的则是使用分割线和更大的固定间距排列，这些固定间距不会因为机型，屏幕尺寸的不同而发生改变。

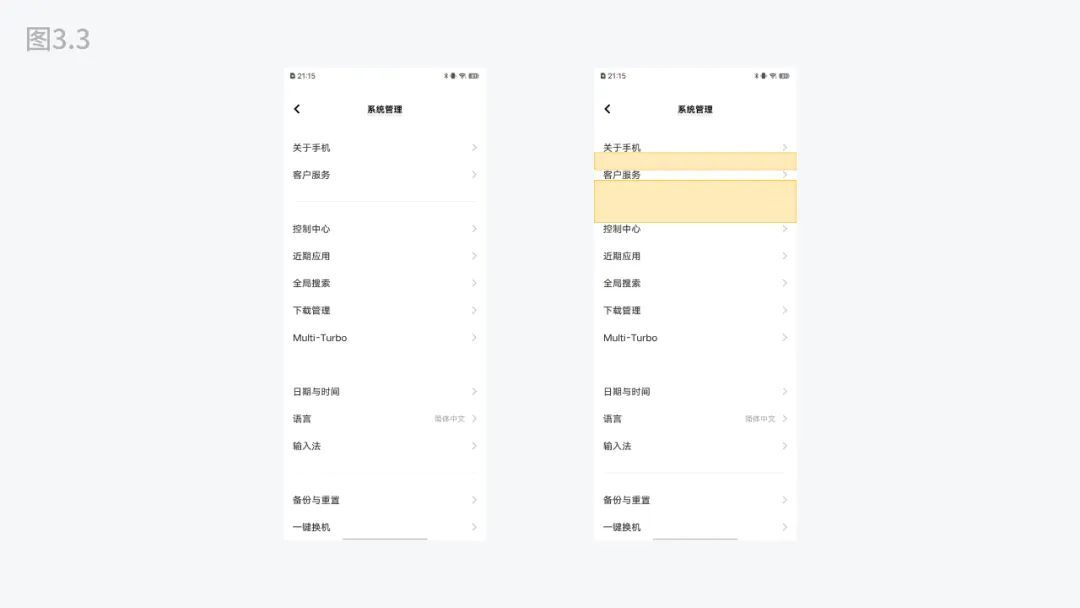

图 3.3:设置页面中不同的间距

2. 自适应尺寸

自适应尺寸也细分为三个场景：元素等比适应，元素间间距自适应和元素弹性自适应。

①元素等比适应

以宽高的某一边适配屏幕的宽高，剩余的一边跟随比例等比适配。这里主要指图片，视频的适配为主。因为这些元素的比例必须是固定的，所以我们只能去等比缩放（如图 3.2）。

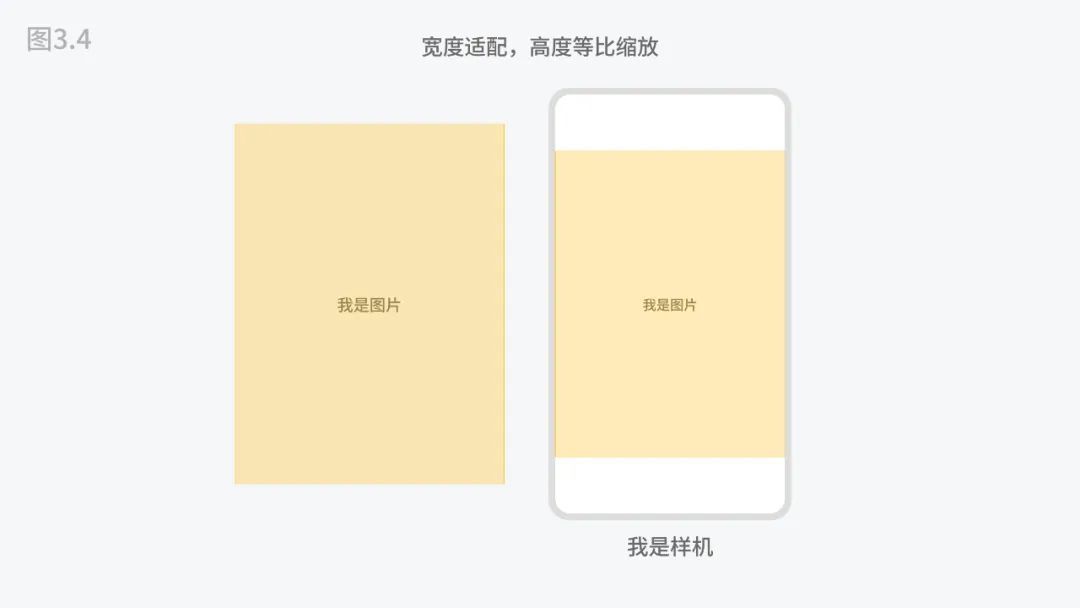

图 3.4:宽度固定，高度等比缩放

通常来说我们都是以宽度去适配，但是这些年短视频 App 的火热，需要为用户营造沉浸式的观看体验。竖版的视频往往是以高度适配，那么会带来一个问题，宽度有可能会超出屏幕宽度，超出的部分就会被裁切，但是为了给用户更好的沉浸式观看体验，会选择裁切视频。

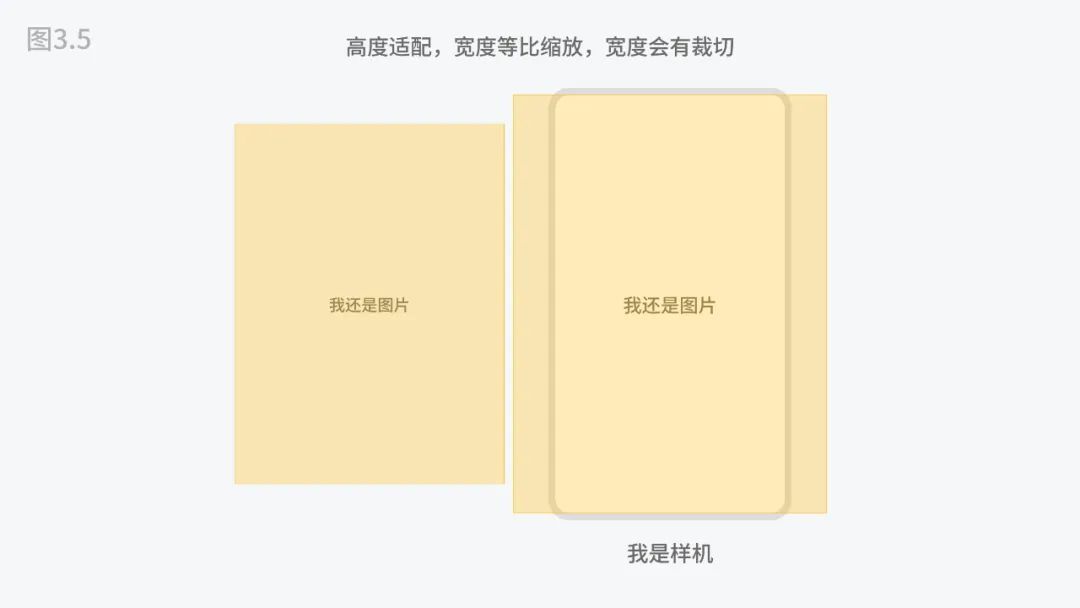

图 3.5:高度固定，宽度等比缩放

当然你可能会有疑惑，那如果用户上传了一个横版比例的视频或图片，如果按照宽度适配，裁切的内容是不是太多了，而且画面的清晰度也会降低很多？

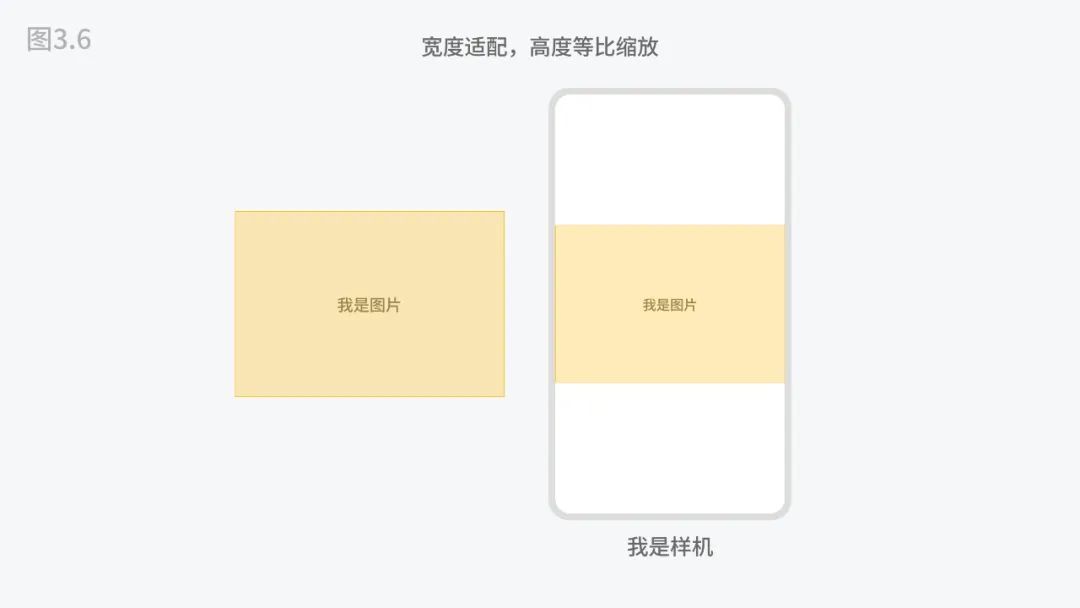

没错，这里我们就需要在不同的场景下，使用不同的适配策略。所以就会针对横版内容，就是以宽度适配，竖版以高度适配。

图 3.6:宽度固定，高度等比缩放

②元素间间距自适应

间距自适应的适配手段，是以百分比数值计算适应元素与元素之间的间距，元素与屏幕边缘的间距。以百分比计算间距，那么就需要一个基数，这个基数往往是以屏幕分辨率的宽度和高度为基数。

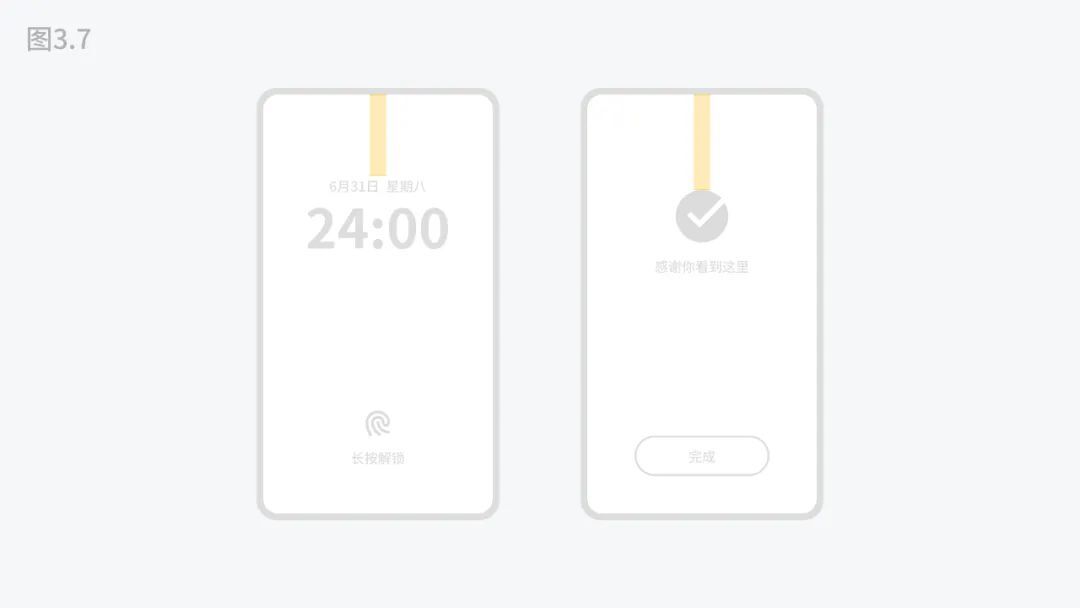

这个方法主要是针对元素较少的页面，也就是我们在「基本概念」小节中说到的不同的屏幕高度变化带来的影响。最典型的是手机的锁屏场景，还有状态结果页面的展示（图 3.7）。

图 3.7:间距自适应

如图 3.8，还是 vivo 账号的登录页，在折叠屏内屏与外屏，可以很明显看到按钮距离底部的间距是不同的，这里就是用百分比的间距。

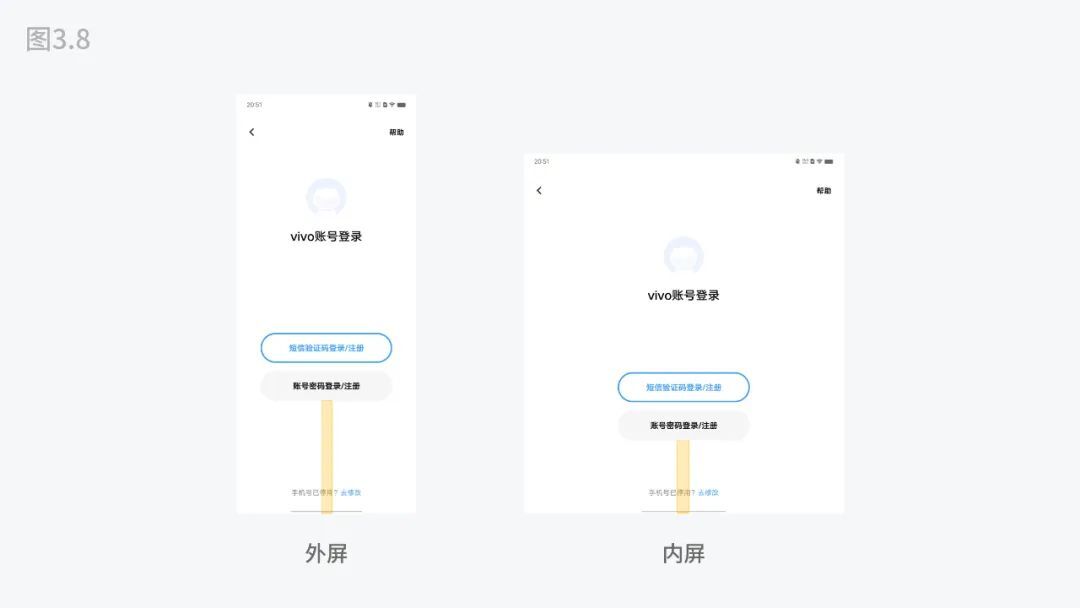

图 3.8:vivo 账号-登录页按钮位置

③元素弹性自适应

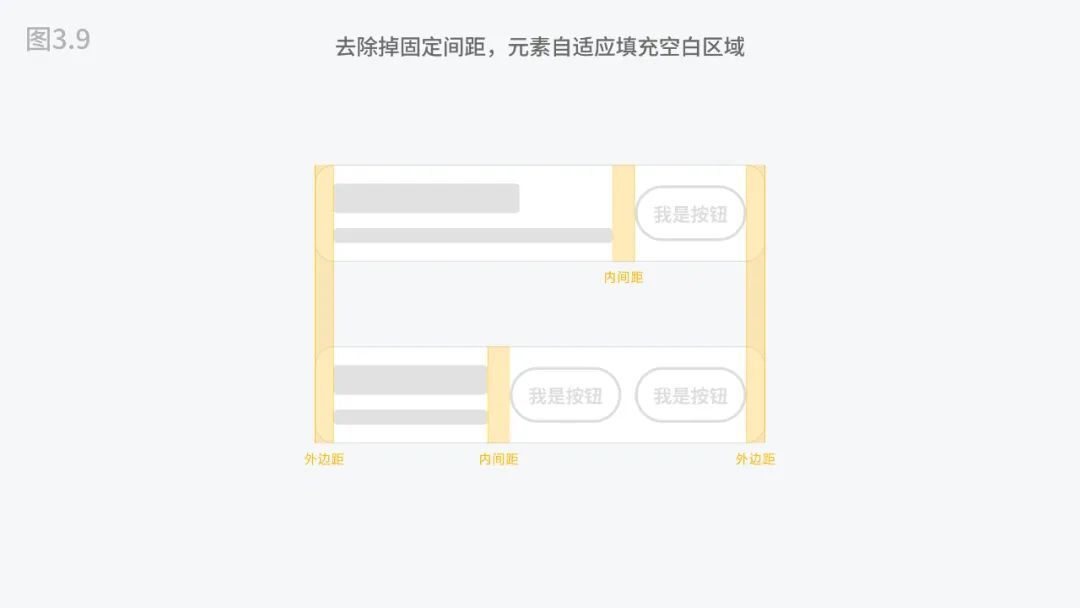

弹性自适应，是指控制元素的外边距与内间距，同向尺寸弹性自适应。弹性的意思是有多少的空白区域就填充满。如图 3.9，当右侧多一个按钮时，就需要左侧元素弹性的适应填充剩余的空白区域。

图 3.9:弹性自适应

同时我们会有一个衍生的适配手段——矩形等分适配，是指将屏幕（或区域）进行平均分割成相同宽度（或高度）的矩形（分割的矩形之间可以有固定间距，固定间距可为0px），而不同的元素在矩形中居中放置。

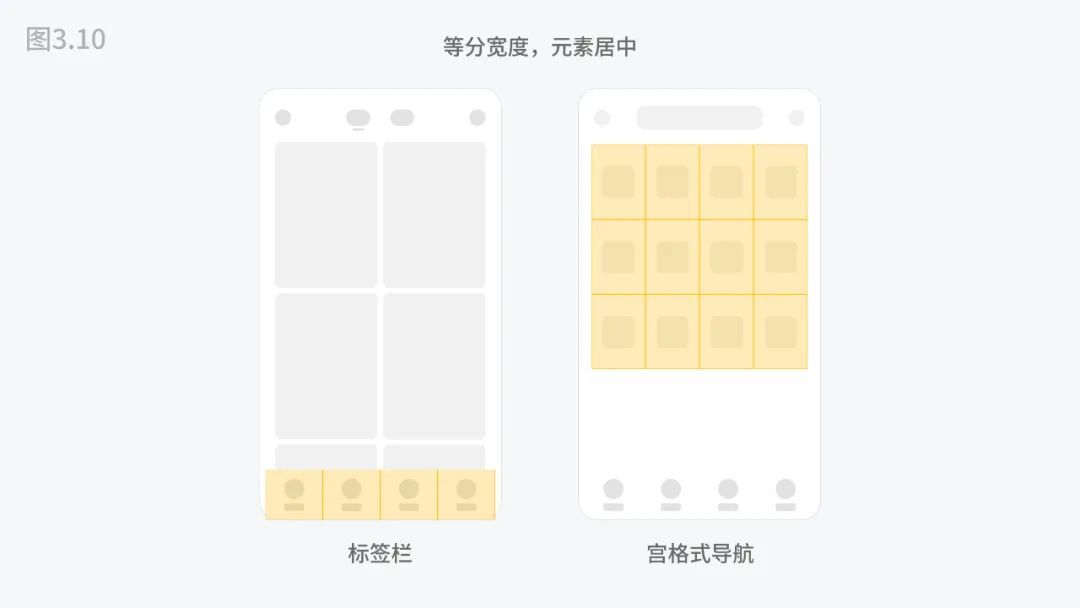

图 3.10:矩形等分适配

矩形等分主要会是标签栏，宫格式布局和图片视频的瀑布流形式，花瓣网就是其中之一，比较方便适应网页宽度的不断改变。移动端中，目前这一方法我们会常用在折叠屏的适配中。如图 3.11，排行榜模块在内屏是以双列展示，而在内屏中则是因为宽度增加，需要内容填充页面，而变成了三列。

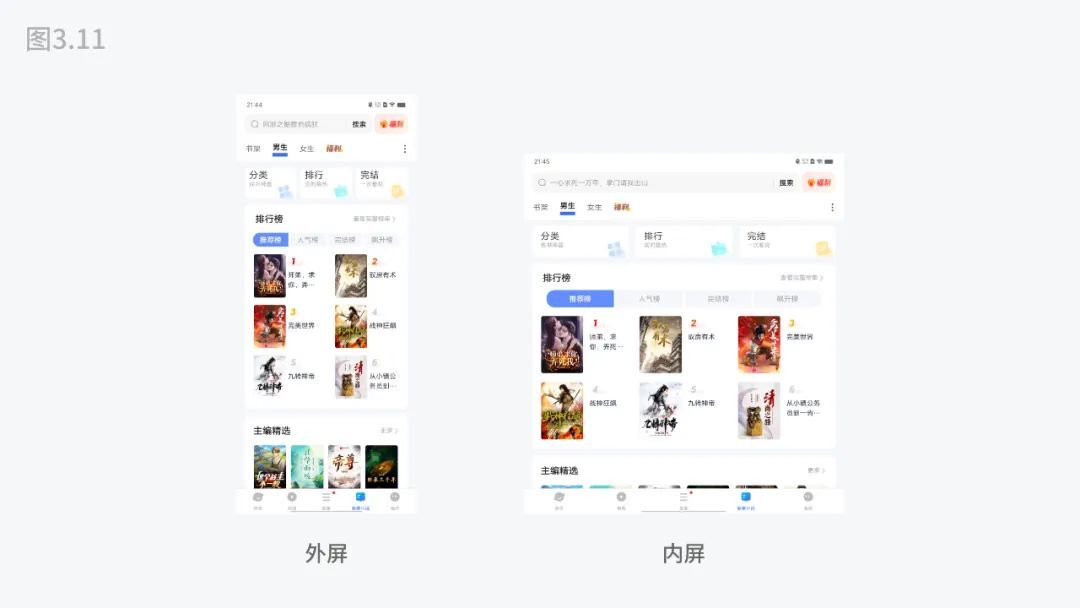

图 3.11:排行榜模块由双列改三列

以上就是主要的 UI 设计适配手段，总结一下：

1. 设计适配的手段分为两大类——固定尺寸和自适应尺寸
2. 固定尺寸针对元素自身尺寸和元素间尺寸，都是确定的固定值
3. 自适应尺寸细分为——元素尺寸等比适应，元素间间距自适应和元素弹性自适应，相对应的自适应的方法都是比值的计算，是一个相对值

我们也只是列举几个典型场景，实际业务场景是复杂的，需要注意多种手段相互配合使用。

以上就是关于移动端 UI 设计适配的全部内容了。

感谢你的阅读，希望对你的设计工作有所帮助。

作者：VMIC UED
