一文搞懂XR领域常见名词尺寸单位，必备收藏！

明年苹果最新的 XR 产品 vision pro 就要开卖了，是否会引发一轮新的设计趋势呢？在软件设计领域，苹果一直是引领趋势的那个，所以我们必须准备起来，别等火了再来学。

在早期移动端设计，大家最需要学习，也是最难的部分可能就是各种适配了，那么在 XR 领域最开始的时候，可能会遇到同样的问题，甚至更复杂。我想新开一个系列，详细讲讲这方面的知识。

在做 XR 项目设计的过程中，容易被里面各种技术名词，单位搞混，所以有必要深入研究，彻底搞明白。这篇文章一定要收藏起来，方便将来用到。

从初次接触 XR 到现在，我在工作中遇到的比较多的概念名词大概有下面这些，我将逐一和大家讲解。后续也会把各单位之间的换算关系，在实际项目中的运用经验做一次总结分享。

1. VR/AR/MR/XR/HMD
2. 物理尺寸/像素尺寸
3. DMM
4. 3DoF/6DoF
5. DPI/PPI/PPD
6. 分辨率/像素密度
7. FOV/视场角
8. 眼盒/甜蜜点
9. 色域
10. VST

一、VR/AR/MR/XR/HMD

这几个算是比较常见的概念，但有些读者朋友可能没接触相关领域，还分不清。所以，我想先把这几个大的概念讲清楚，可能大家会更容易理解一些。

1. VR

VR（ Virtual Reality ）指"虚拟现实"，通过佩戴 VR 头显进入到虚拟世界当中，达到一种沉浸式体验。这个概念最早是在上世纪 80 年代被提出。

有一个比较好区分的点是：一个应用只要能支持用户坐在原地使用，基本就适合 VR。因为这意味着用户在使用过程中可以不依赖环境，可以不跟环境打交道，可以跟环境完全断开联系。

VR 是全虚拟的，在设计上一般强调的是沉浸感。

VR 领域的代表产品有：PICO 4, PICO Neo3 Quest 2, Quest Pro, Quest 3 Vision Pro

2. AR

AR（Augmented Reality）指"增强现实"，简单讲就是通过手机、电脑等媒介，看到的虚拟场景与现实场景的叠加效果。我之前也做过这种 AR 效果的设计，可以看之前的文章《8 个步骤复盘爆款 QQ「AR 翅膀特效」的设计过程》，现在还是 QQ 小世界里的热门道具。

最简单的理解，AR 只是在 VR 的基础上，支持了透视，把虚拟环境换成现实环境。让用户在独立使用应用的同时，能保留对周边环境的感知。从而能与身边的人保持交流，能随意移动，能保留周边环境的氛围。

除了透视，还有更高级的能力，能支持应用把虚拟内容放置在特定位置。比如在空间锚点上绑定一个 3D 道具、在现实环境的特定对象旁边显示提示信息。

AR 领域的代表产品有：HoloLens、Magic Leap

3. MR

MR（ Mixed Reality ）指"混合现实"，就是将真实世界和虚拟世界进行融合，来产生一个新的、实时的可视化环境。MR 设备就是基于 VR 的光学技术，在保留所有 VR 功能的基础上，实现全功能的 AR。

MR 区别于 AR，不只是叠加在现实世界上，它还能与现实世界中的特定空间、事物互相作用。

看起来 AR 和 MR 有点像，要如何区分 AR 和 MR？

主要有 2 个点：一个是虚拟物体的相对位置，是否随设备的移动而移动。如果是，就是 AR 设备；如果不是，就是 MR 设备。

另一个是在理想状态下，虚拟物体与真实物体是否能被区分。

AR 设备创造的虚拟物体，是可以明显看出是虚拟的；而 MR 设备直接向视网膜投射整个 4 维光场，用户看到的虚拟物体和真实物体几乎是无法区分的。

MR 领域的代表产品有：PICO 4，Quest Pro, Quest 3 Vision Pro

4. XR

XR 泛指虚拟现实这个领域发展方向中出现的各种"R"结尾的概念和设备类型。

除了 VR/AR/MR，还有手机 VR（Mobile VR）、手机 AR（Mobile AR）、PC VR、有线 VR（Tethered VR）、一体机 VR（Standalone VR）等等。

XR 相当于_ Reality，其中的 X 有任意的意思。也可以认为 XR 是 Extended Reality（扩展显示）的缩写。

因为 XR 的本质，就是把物理现实世界和数字虚拟世界连接融合在一起，实现物理现实和数字虚拟之间的互动。

5. HMD

HMD（Head-Mounted DISPlay），最早有立体显示功能、且支持姿态检测的头戴显示器，中文简称为头显，诞生于 1968 年。所以，咱们平时说的各种头显设备，都可以叫 HMD。

二、物理尺寸/像素尺寸

1. 物理尺寸

在 XR 领域，物理尺寸表示在虚拟环境中的图像或内容的实际物理大小。计算单位一般是 mm，cm，m，inch（英寸）。其中，1 英寸=2.54 厘米。

2. 像素尺寸

这个做视觉的同学应该都很熟悉了，它表示图像宽或高的像素数量。单位是 px。

这两个单位本身不难，但在 XR 领域，经常需要讨论这 2 个单位运用的场景，因为 XR 场景存在深度，在设计的时候需要考虑不同深度，界面 UI 要如何适配。后面会提到一个 DMM 的单位就是为了解决适配问题的。

三、DMM

DMM（distance-independent millimeter，也叫距离无关毫米）是由 Google Daydream 团队于 2017 年提出的概念单位。具体介绍可以参考 google 官方介绍 https://www.youtube.com/watch?v=ES9jArHRFHQ

这个概念的提出很好的解决了开发与设计如何对 UI 达成统一的问题，设计只需要做一套设计稿，便可做到在任何距离上看都能显示同样大小的界面。

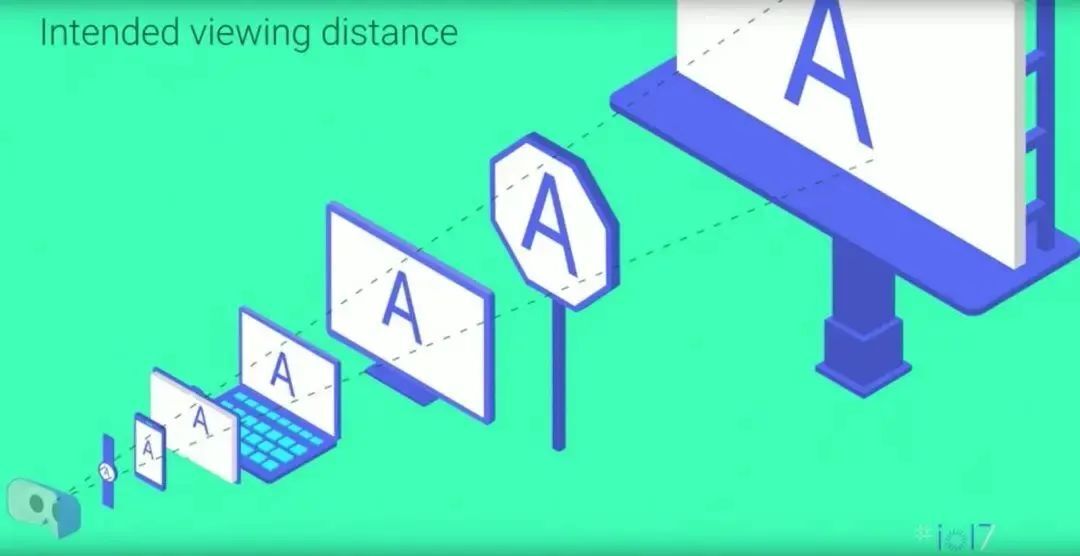

有些人好奇，为什么在 XR 上会有适配的问题。这是因为 XR UI 有深度变化。大家可以把 XR 里的界面想象成一块屏幕，这个屏幕是可远可近的，由于近大远小的关系，如果想要看起来保持大小一致，那么就会要求 UI 做相应的缩放。想想手机屏幕因为尺寸不同都需要做适配，那这里的适配就显得更加复杂。

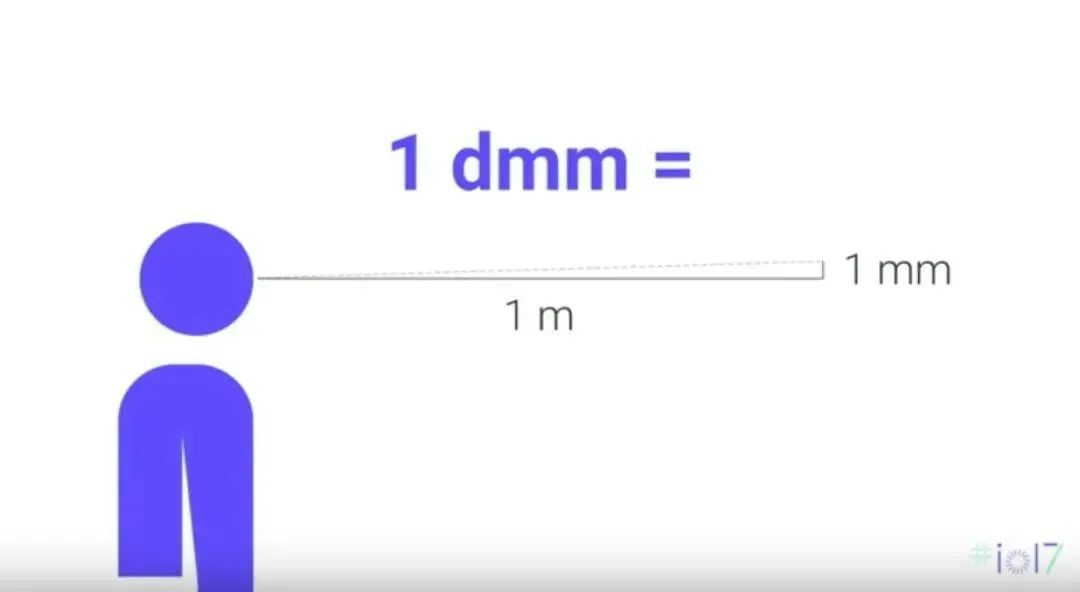

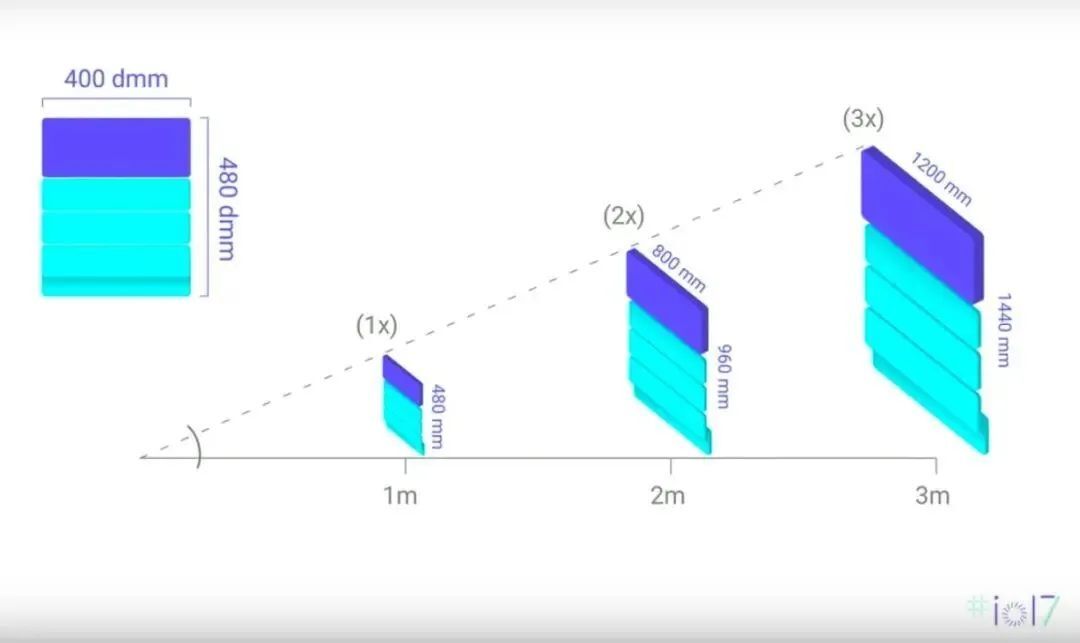

基于 DMM 的定义，我们把在 1m 远距离下，观看 1mm 长度的物体，定义为 1dmm。所以，目距 2m 远的 2mm 长度，也为 1dmm，3m 远的 3mm 长度，也为 1dmm。

举个例子，一个宽 400dmm, 高 480dmm 的物体，就表示在目距 1m 远，它的宽是 400mm，高是 480mm。当把它移动到目距 2m 的位置，为了大小看起来一样，它的宽则需要变成 800mm，高变成 960mm。同理，在 3m 远时，宽高分别得变成 1200mm 和 1440mm。

这样，当我们设计了一个 UI 元素，即使在 VR 中需要调整它的距离，也能快速知道如何缩放这个 UI 元素。dmm 解决了 2D，3D 空间组件尺寸的换算问题。
下图是由 Pavel Tsenev 使用 DMM 做的 UI 案例，很好的诠释了 DMM 的思想。

使用 DMM 的思想对 VR、AR 应用做 UI 上的设计，为开发者与设计师之间的协作和沟通带来极大的方便，一次设计，一劳永逸，不需要考虑因距离不同而该如何重新设置 UI 大小的问题，也不需要做其他的转换，设计稿是多大，Unity 开发中对应的画布就设置多大，相当舒服了。

四、3DoF/6DoF

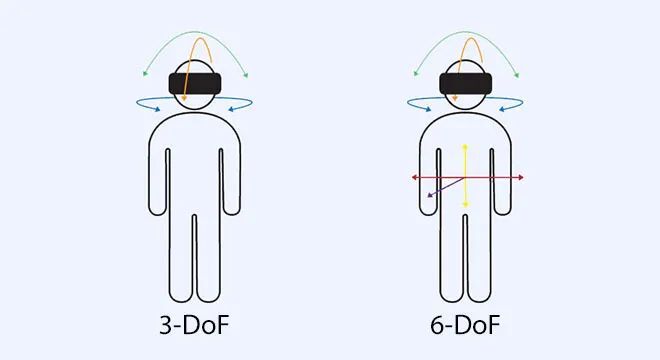

"DoF"是自由度（degrees of freedom）的意思。一款 XR 设备支持多少个自由度，代表了它支持的姿态动作类型，代表了它从现实环境中识别和重建这些自然交互动作的能力。

1. 3DoF 就是 3 个自由度，就是使用者能自由转动。

设备能检测到头部在 3 个坐标轴方向上的转动，带来视野角度的变化。

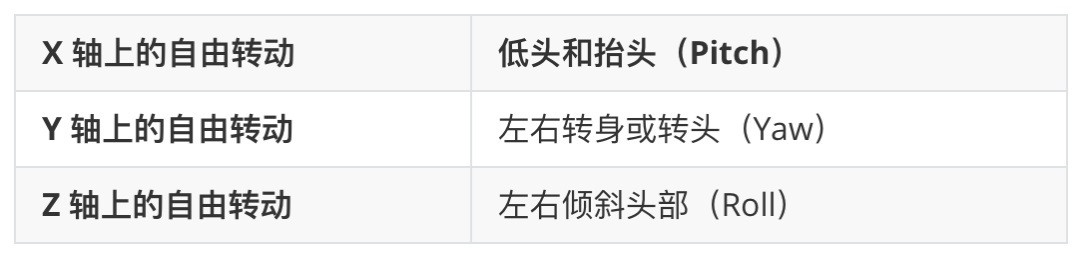

这三个自由度分别是：

转动过程中，使用者在空间中的位置是保持不变的。

2. 6DoF 就是 6 个自由度，是在 3 个自由度的基础上，增加了对自由平移的支持。

设备能感知到使用者的身体在三个坐标轴方向上的平移，允许做出更多动作，比如走动和跳跃。

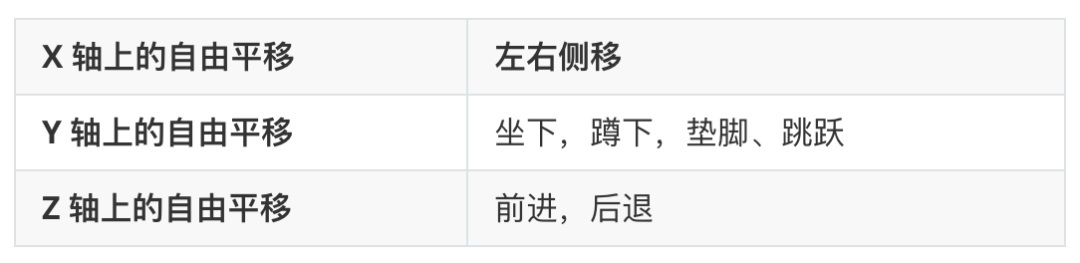

新增的三个自由度分别是：

使用者可以用自然方式在空间中移动。

五、DPI/PPI/PPD

这几个概念很容易搞混，我把它放在一起解释

1. DPI

DPI （dots per inch）每英寸点数，是指物理打印机的分辨率值。

DPI 更多指的是打印物料方面的清晰度。比如书籍和杂志通常使用 150 DPI，报纸通常使用 85 DPI，冲洗照片用 200DPI，封面印刷用 300DPI。

2. PPI

图像分辨率指图像中存储的信息量。这种分辨率有多种衡量方法，典型的是以每英寸的像素数（PPI，pixel per inch）来衡量。图像分辨率决定了图像输出的质量，图像分辨率和图像尺寸(高宽)的值一起决定了文件的大小。

如果保持图像尺寸不变，将图像分辨率提高一倍，则其文件大小增大为原来的四倍。

计算公式为：

(X：长度像素数；Y：宽度像素数；Z：屏幕尺寸即对角线长度)

视网膜（Retina）屏幕是乔布斯"发明"的一个营销术语。苹果这个术语用在 iphone 4 手机上，自此一直沿用，它将 960×640 的像素压缩到一个 3.5 英寸的显示屏内。也就是说，该屏幕的像素密度达到 326 像素/英寸（ppi），称之为"视网膜屏幕"。

3. PPD

PPD (Pixels Per Degree) 角分辨率 ，也叫空间分辨率，指视场角中的平均每 1° 夹角内填充的像素点的数量。

对于头显来说，PPD 数值越大，就说明对细节的显示越精细，用户对显示画面的感受就越清晰。

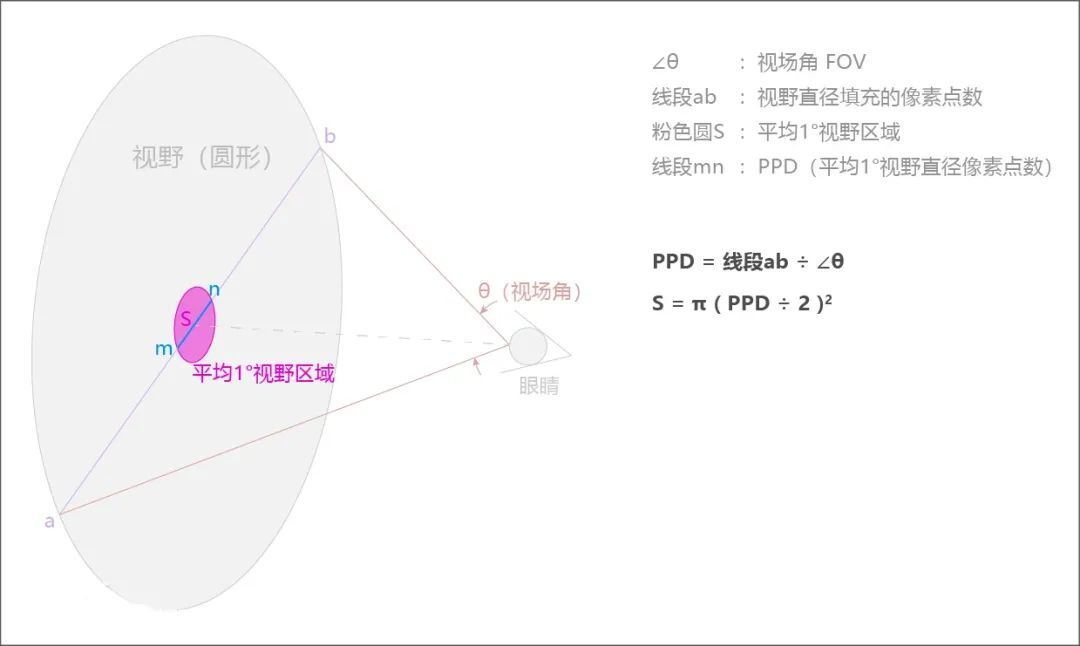

视野的单位区域可用平均 1°视场角 FOV 的区域来表示，而对于头显产品来说平均 1°视场角 FOV 的区域即为以 PPD 为直径的圆。通过圆的面积公式可以得出：平均 1°视场角 FOV 的区域的像素点数量与 PPD 的值的平方成正比。

所以 PPD 越大，人眼视野中单位区域的画面内填充的像素点的数量越多，用户对显示画面的感受就越清晰。PPD 提高一倍，则代表着同一视野区域内填充的像素点数量增加为原来的 4 倍。

计算公式：

PPD = 线段 ab ÷ FOV（线段 ab：单眼成像外接圆的直径像素点数量；FOV：视场角）

PPD 也不是越高越好，超过 45，人眼就比较难分辨出颗粒感，观感上就已经十分清晰了。

PPD 与成像距离无关，只与 FOV 和分辨率有关；

PPD 大于 60 度的显示屏，才能称之为视网膜屏（可根据视网膜 PPI 换算得出）。也就是说，在视场角中的 1 度需要看到 60 个像素，才能分辨不出像素感，60 度才能达到"视网膜"级别的体验。

注意：ppi 和 dpi 经常都会出现混用现象。从技术角度说，"像素"只存在于电脑显示领域，而"点"只出现于打印或印刷领域。这样简化比较，就容易记住了。

六、分辨率/像素密度

分辨率讲的是像素的总数，像素密度讲的是密度，每英寸像素数，也就是前面说的 PPI。

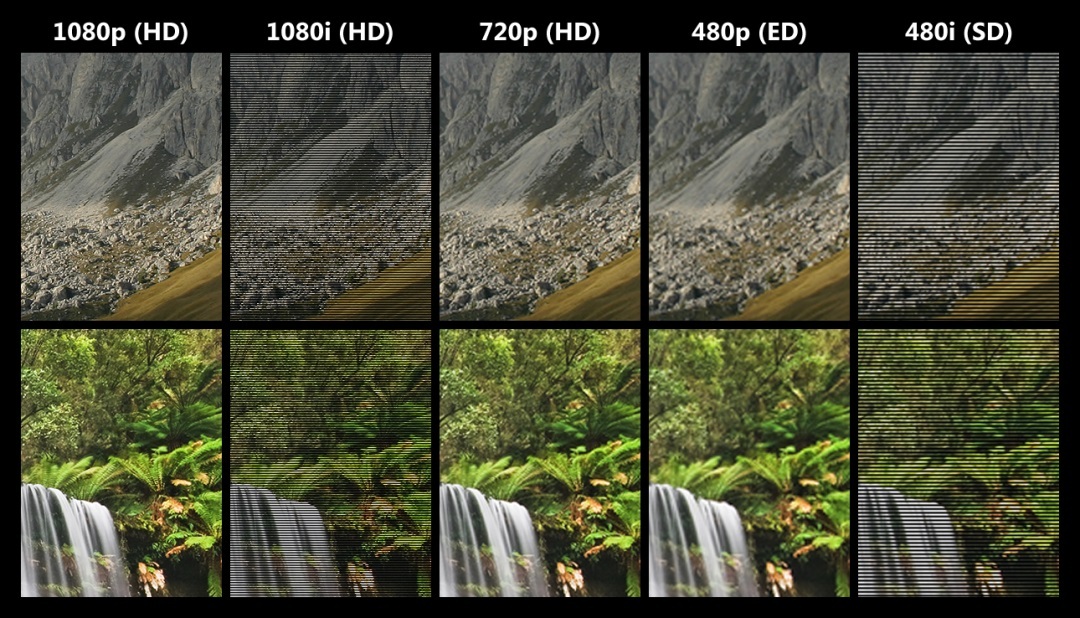

1. 分辨率

显示屏或成像的画面被分成了多少个网格像素点，一般用长度和宽度方向上的网格像素点数来表示分辨率。

比如 1080P 就是 1920*1080，即在长度方向上画面被分成了 1920 个网格像素点，宽度方向上的画面被分成了 1080 个网格像素点。

那分辨率越高对于观看者来说，画面就一定越清晰吗，两块分辨率一样的显示屏，他们的显示清晰度就一样吗？其实不一定，还得看相应的像素密度 PPI，这个应该不难理解。

所以决定显示清晰度的不仅有分辨率，还有显示的画面尺寸大小。

2. 像素密度(PPI)

单位长度内的像素数量除以单位长度，单位为 PPI（Pixels Per Inch）。像素密度越高，说明像素越密集，5PPI 表示每英寸有 5 个像素，500PPI 表示每英寸有 500 个像素，PPI 的数值高，图片和影片的清晰度就更高。

关于像素密度，也就是 PPI，前面已经讲了比较多了，这里不再赘述。把这 2 个名词放一起，目的是对比理解。

七、FOV/视场角

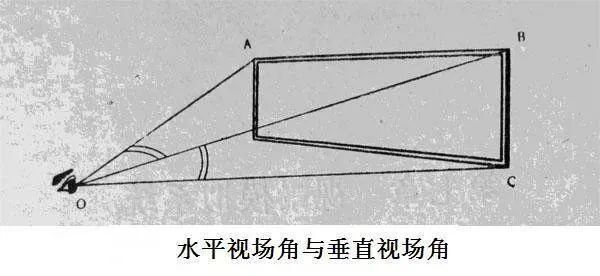

FOV，是 Field of View（视场角）的缩写。

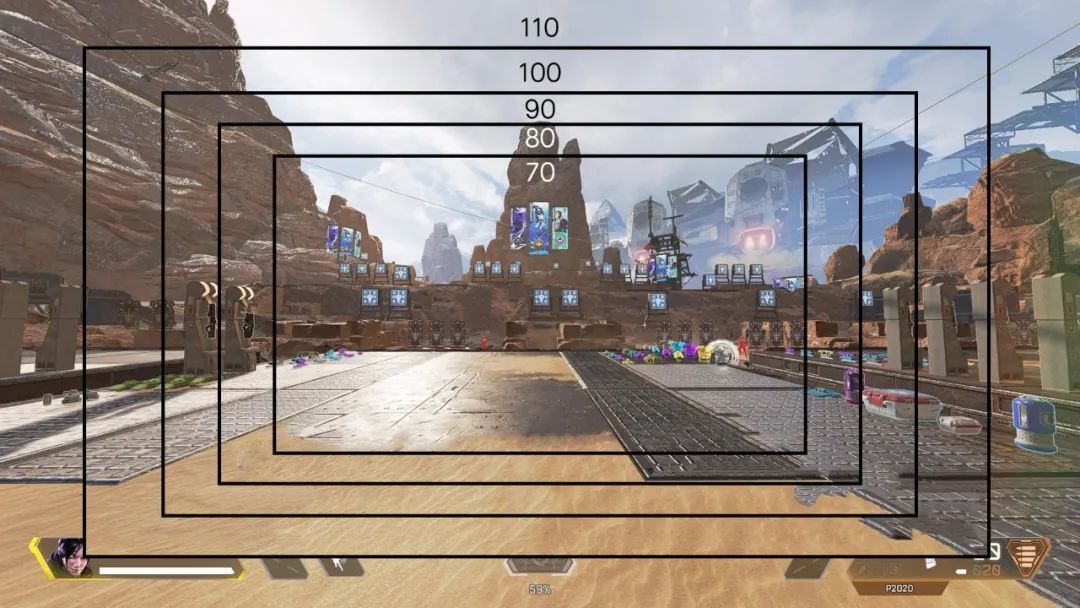

视场角越大，所能看到的区域就越多，VR 设备带来的沉浸感越强。视场角小于 80° 的 VR 设备几乎没有沉浸感，只能作为类似望远镜的观影设备。通常在 VR 头显里讲的视场角指的是水平视场角。

FOV（以对角线 FOV 为例）其实就是你的眼睛与观看到的画面的对角线所成的角度，这个角度越大，一定程度上，你能看到的画面就越大，FOV 直接影响了成像画面的大小。

八、眼盒/甜蜜点

甜蜜点（sweet spot），它并不是一个 VR 专用的光学术语，而是一个被广泛使用于各种场合的通用词汇，表示性价比很高的部分。

甜蜜点在 VR 设备里，通常描述的其实是 PPD 的平坦度。VR 屏幕由于经过了特定光学透镜的原因，只有中心附近的一片区域是最清晰，外围会变得模糊。这片最清晰区域的大小既 sweet point。甜蜜点越大你越不容易感到模糊，相反甜蜜点越小，你稍微动作大一点就模糊了。

很多人会把 PPD 平坦度和眼盒的概念混淆在一起，但其实它们是完全不同的两个东西。

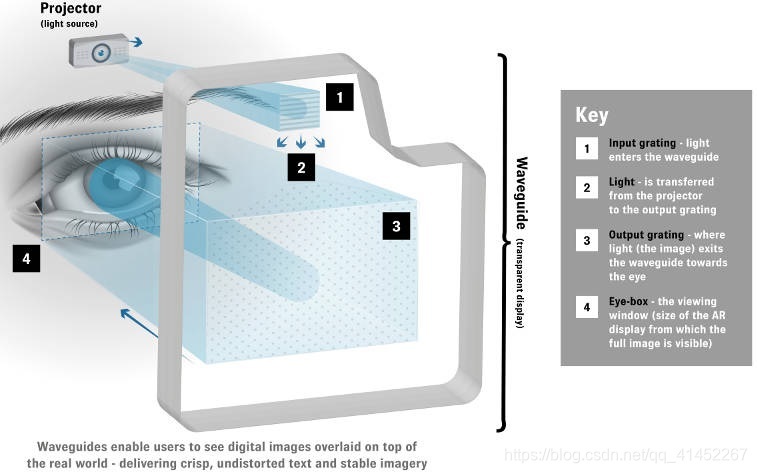

眼盒描述的是瞳孔移动之后，成像不会发生渐晕的空间。瞳孔在偏离眼盒之后，成像光线会被透镜边缘裁切，画面会出现渐晕而变得模糊。但你只要保证瞳孔在眼盒之内，那么理论上的虚像画面就一定是清晰的。

而甜蜜点反映的是完美成像时的成像质量，和瞳孔位置无关。哪怕你的瞳孔位于完美的位置，画面没有产生任何渐晕，但由甜蜜点引起的边缘模糊也一定是模糊的。

甜蜜点反映的是在完美成像时的边缘画质衰减，眼盒反映的是瞳孔允许移动的空间。

九、色域

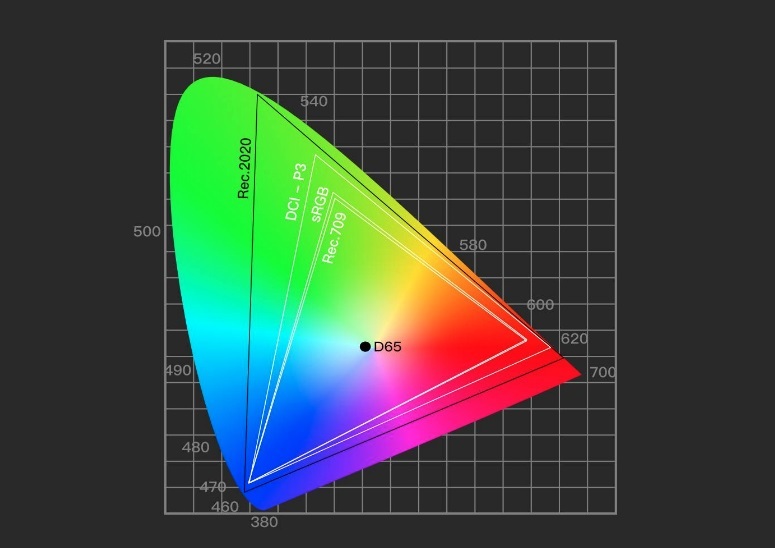

色域是对一种颜色进行编码的方法。通俗来说，色域就是设备所能显示的色彩范围区域。色域越大，表示它能显示的颜色越多。

在 XR 领域，色域是指能够在设备上显示的所有可能颜色的范围。通俗易懂地说，色域就是设备能够呈现的颜色的种类和范围。

在 XR 设备中，色域的概念很重要，因为它直接关系到用户在虚拟环境中看到的颜色的真实感和逼真感。高质量的 XR 设备通常会支持更广泛的色域，以提供更生动、更逼真的虚拟体验。

十、VST

VST 是 Video see through(视频透视)的缩写。

让用户即使戴上设备也能清楚感知到设备之外的现实世界。通过相机采集周围环境的实时视图并通过屏幕进行显示，给人一种人眼能够直接透过头显看到周围真实世界的感觉，因此也被叫做透视功能。

See-Through 功能可以让用户在不摘除头显的情况下，实现与外部现实世界的行为交互，例如触摸和打开控制器，甚至签收快递、收发短信等等，增强了 VR 头显体验的可持续性。

比如像苹果的 vision pro，当你带上这个设备时，其实眼睛是被设备挡住的，你之所以能看到现实中的画面，其实是摄像机实时拍摄现实中的画面，然后再播放给你看。

总结

新趋势正在快速形成，保持谦卑，保持学习。进到一个新领域，对于它的所有名词和概念先要有一个基本的认知，然后才能快速建立知识体系，你才知道往哪方面学，这通常是我能快速学会某个领域知识的秘诀。这也是费曼学习法的要点之一，希望你也能有所收获。

后续我会进一步分享有关这个领域的更多知识，包括设计流程，单位换算方法，设计经验等等干货，保持关注吧。

全文完，既然看到这里了，如果觉得有学到，随手点个赞和"在看"吧。
